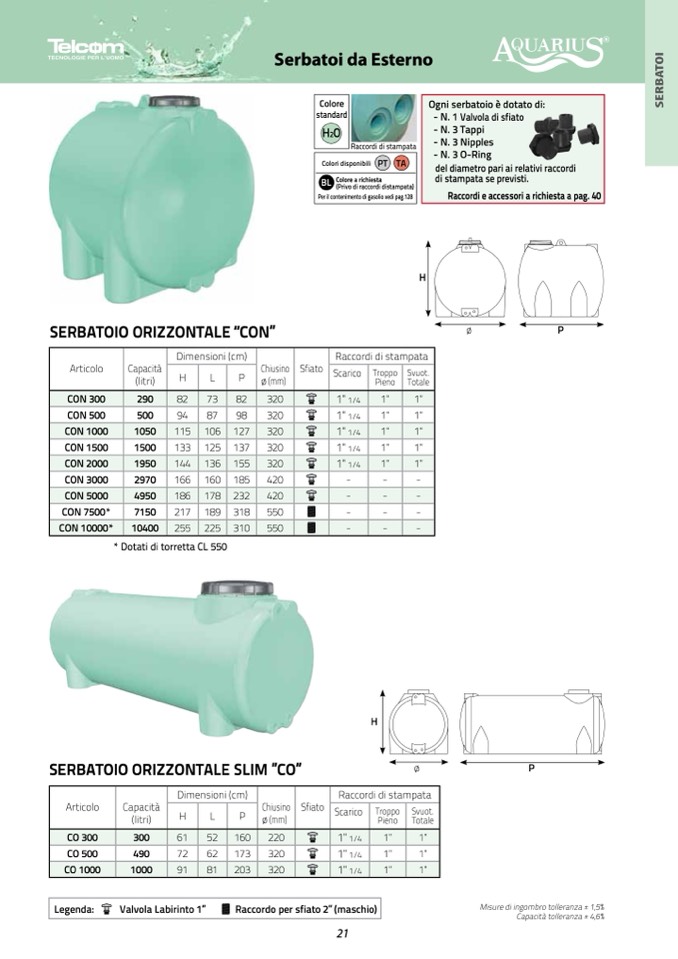

SERBATOIO ORIZZONTALE ‘‘CON’’

H

Raccordi di stampata

Articolo

Capacità

(litri)

CON 300

290

CON 500

500

CON 1000

1050

CON 1500

1500

CON 2000

1950

CON 3000

2970

CON 5000

4950

CON 7500*

7150

CON 10000*

10400

Dimensioni (cm)

H

L

P

82

73

82

94

87

98

115 106 127

133 125 137

144 136 155

166 160 185

186 178 232

217 189 318

255 225 310

Chiusino

ø (mm)

320

320

320

320

320

420

420

550

550

Sfiato

Scarico

1" 1/4

1" 1/4

1" 1/4

1" 1/4

1" 1/4

Troppo Svuot.

Pieno Totale

1"

1"

1"

1"

1"

1"

1"

1"

1"

1"

Articolo

CO 300

CO 500

CO 1000

Capacità

(litri)

300

490

1000

H

L

61

52

72

62

91

81

P

Chiusino

ø (mm)

160

220

173

320

203

320

Sfiato

Scarico

1" 1/4

1" 1/4

1" 1/4

Troppo

Pieno

Svuot.

Totale

Legenda:

Valvola Labirinto 1’’

Raccordo per sfiato 2’’ (maschio)

Misure di ingombro tolleranza ± 1,5%

Capacità tolleranza ± 4,6%

* Dotati di torretta CL 550

SERBATOIO ORIZZONTALE SLIM ’’CO’’

ø

P

Dimensioni (cm)

Raccordi di stampata

Serbatoi da Esterno

S

E

R

B

A

T

O

I

Colore

standard

H

2

O

Colori disponibili

PT TA

BL Colore a richiesta

(Privo di raccordi distampata)

Per il contenimento di gasolio vedi pag.128

Ogni serbatoio è dotato di:

- N. 1 Valvola di sfiato

- N. 3 Tappi

- N. 3 Nipples

- N. 3 O-Ring

del diametro pari ai relativi raccordi

di stampata se previsti.

Raccordi e accessori a richiesta a pag. 40

ø

P

21

Raccordi di stampata

-

-

-

-

-

-

-

-

-

-

-

-

H

1"

1"

1"

1"

1"

1"
