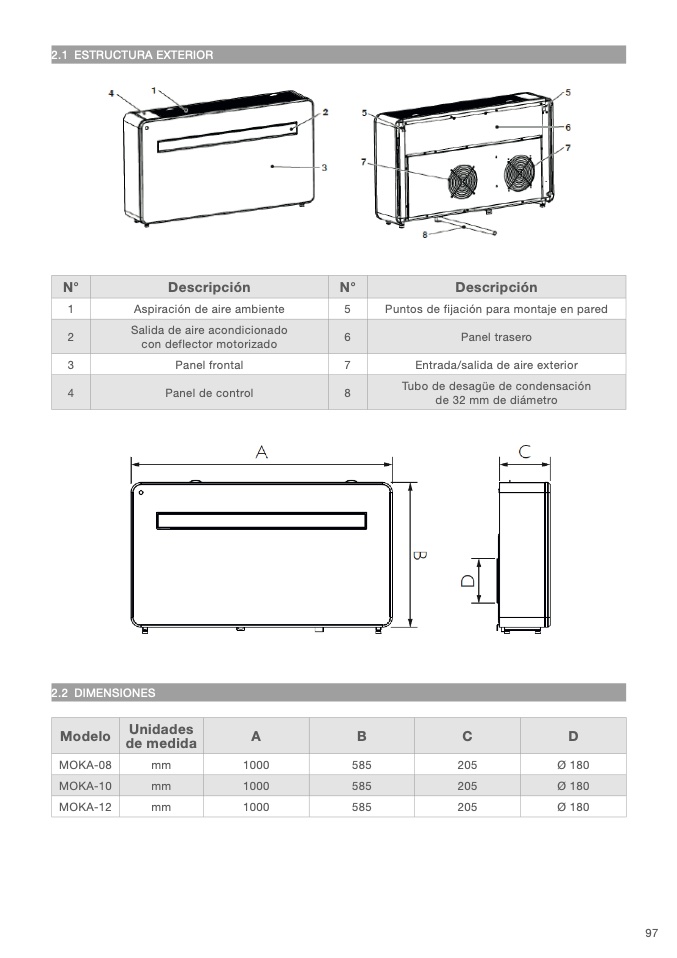

2.1 ESTRUCTURA EXTERIO

R

N°

Descripción

N°

Descripción

1

Aspiración de aire ambiente

5

Puntos de fijación para montaje en pared

2

Salida de aire acondicionad

o

con deflector motorizado

6

Panel trasero

3

Panel frontal

7

Entrada/salida de aire exterior

4

Panel de control

8

Tubo de desagüe de condensación

de 32 mm de diámetr

o

2.2 DIMENSIONE

S

Modelo

Unidades

de medida

A

B

C

D

MOKA-08

mm

1000

585

205

Ø 180

MOKA-10

mm

1000

585

205

Ø 180

MOKA-12

mm

1000

585

205

Ø 180
