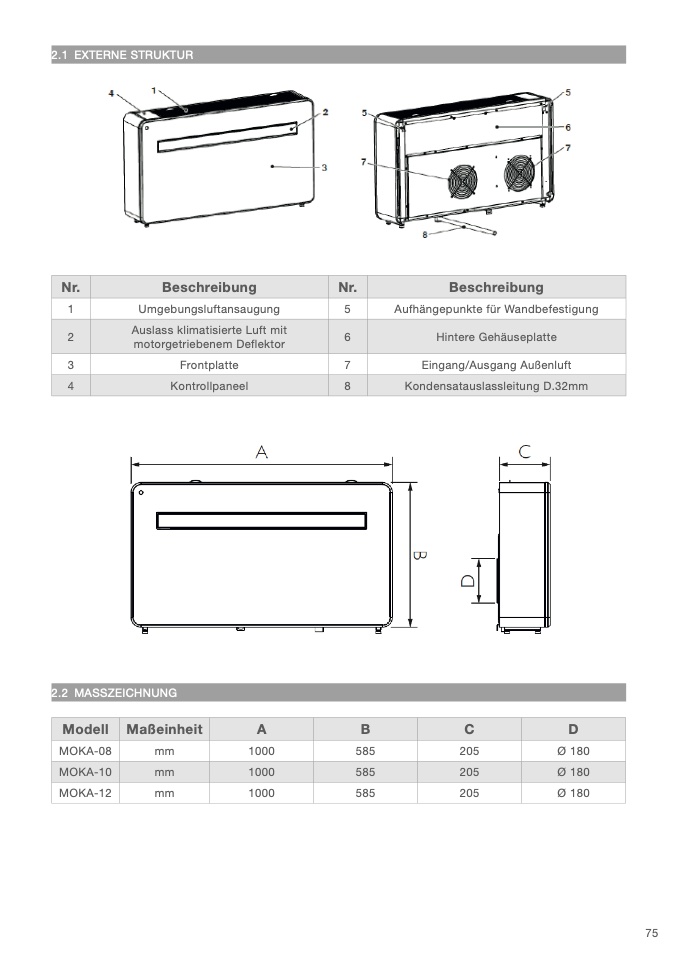

2.1 EXTERNE STRUKTU

R

Nr.

Beschreibung

Nr.

Beschreibun

g

1

Umgebungsluftansaugung

5

Aufhängepunkte für Wandbefestigun

g

2

Auslass klimatisierte Luft mit

motorgetriebenem Deflektor

6

Hintere Gehäuseplatt

e

3

Frontplatte

7

Eingang/Ausgang Außenluft

4

Kontrollpaneel

8

Kondensatauslassleitung D.32mm

2.2 MASSZEICHNUNG

Modell

Maßeinheit

A

B

C

D

MOKA-08

mm

1000

585

205

Ø 180

MOKA-10

mm

1000

585

205

Ø 180

MOKA-12

mm

1000

585

205

Ø 180
