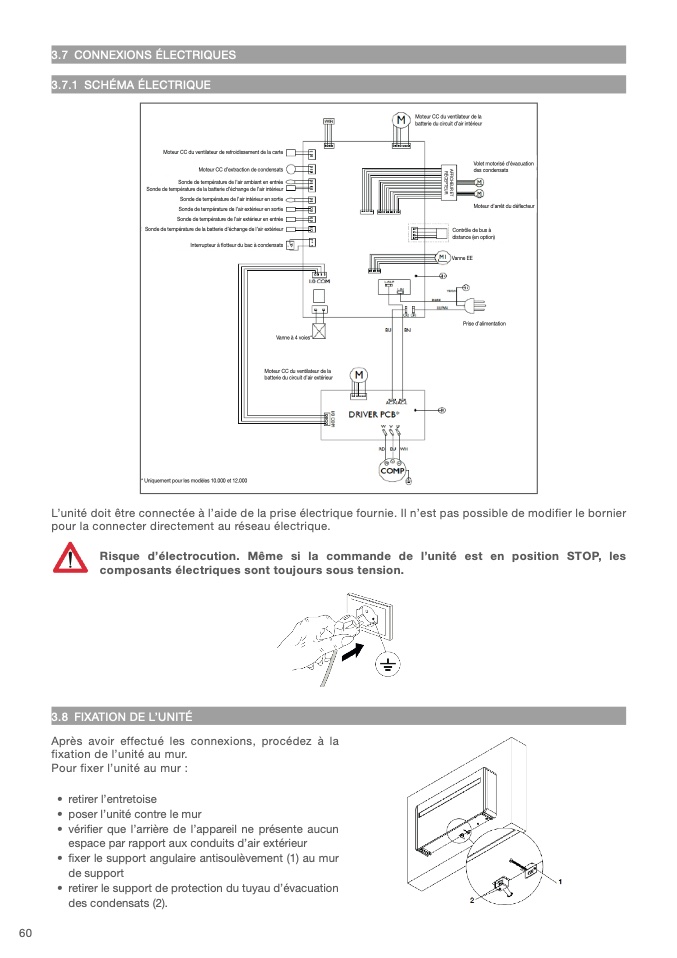

3.7 CONNEXIONS ÉLECTRIQUE

S

3.7.1 SCHÉMA ÉLECTRIQUE

Moteur CC du ventilateur de l

a

batterie du circuit d’air intérieur

Moteur CC du ventilateur de refroidissement de la carte

Moteur CC d’extraction de condensats

Volet motorisé d’évacuation

des condensats

Sonde de température de l’air ambiant en entrée

Sonde de température de la batterie d’échange de l’air intérieu

r

R

É

C

E

P

T

E

U

R

A

F

F

I

C

H

E

U

R

E

T

Sonde de température de l’air intérieur en sorti

e

Moteur d’arrêt du défl ecteur

Sonde de température de l’air extérieur en sortie

Sonde de température de l’air extérieur en entrée

Sonde de température de la batterie d’échange de l’air extérieu

r

Contrôle de bus à

distance (en option

)

Interrupteur à

fl otteur du bac à condensat

s

Vanne E

E

Prise d’alimentatio

n

Vanne à 4 voies

*

Moteur CC du ventilateur de la

batterie du circuit d’air extérieur

* Uniquement pour les modèles 10.000 et 12.000

L’unité doit être connectée à l’aide de la prise électrique fournie. Il n’est pas possible de modifier le bornier

pour la connecter directement au réseau électrique

.

Risque d’électrocution. Même si la commande de l’unité est en position STOP, le

s

composants électriques sont toujours sous tension

.

3.8 FIXATION DE L’UNITÉ

Après avoir effectué les connexions, procédez à la

fixation de l’unité au mur.

Pour fixer l’unité au mur :

• retirer l’entretois

e

• poser l’unité contre le mu

r

• véri

fi er que l’arrière de l’appareil ne présente aucun

espace par rapport aux conduits d’air extérieur

• fi xer le support angulaire antisoulèvement (1) au mur

de support

• retirer le support de protection du tuyau d’évacuation

des condensats (2)

.

60
