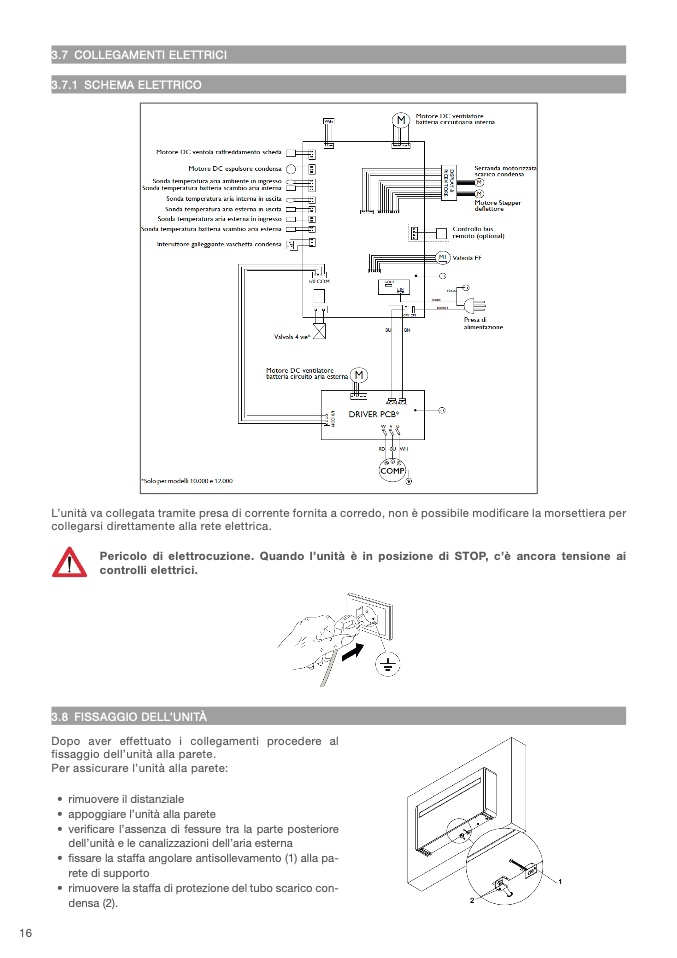

3.7 COLLEGAMENTI ELETTRICI

3.7.1 SCHEMA ELETTRIC

O

L’unità va collegata tramite presa di corrente fornita a corredo, non è possibile modificare la morsettiera pe

r

collegarsi direttamente alla rete elettrica

.

Pericolo di elettrocuzione. Quando l’unità è in posizione di STOP, c’è ancora tensione ai

controlli elettrici.

3.8 FISSAGGIO DELL’UNITÀ

Dopo aver effettuato i collegamenti procedere al

fissaggio dell’unità alla parete

.

Per assicurare l’unità alla parete:

• rimuovere il distanziale

• appoggiare l’unità alla paret

e

• veri

fi care l’assenza di fessure tra la parte posterior

e

dell’unità e le canalizzazioni dell’aria estern

a

• fi ssare la staffa angolare antisollevamento (1) alla pa-

rete di supporto

• rimuovere la staffa di protezione del tubo scarico con-

densa (2).

16
