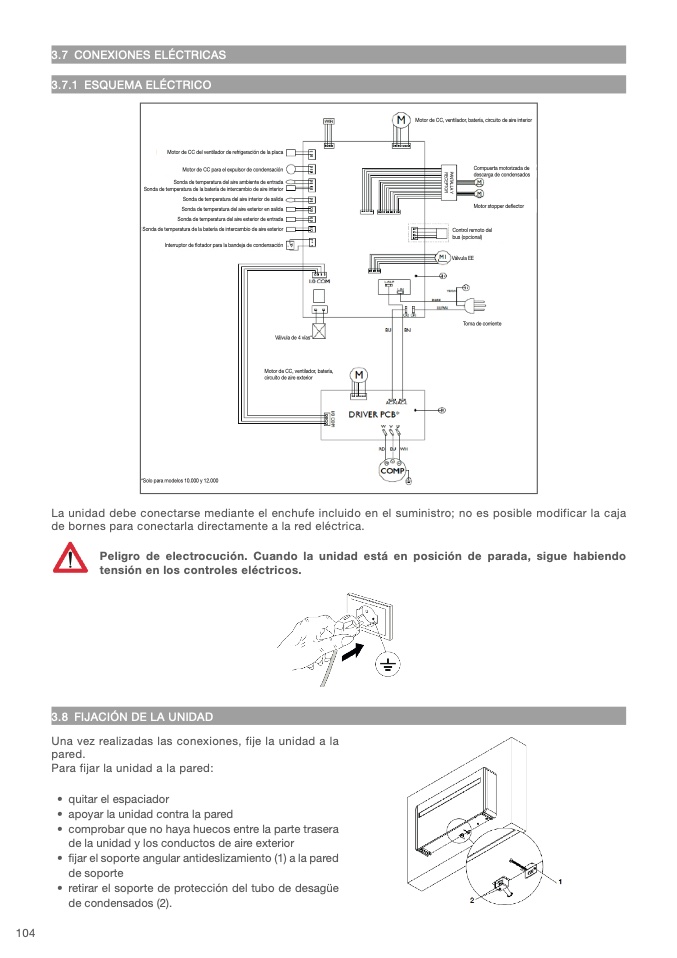

3.7 CONEXIONES ELÉCTRICA
S
3.7.1 ESQUEMA ELÉCTRICO
Motor de CC, ventilador, batería, circuito de aire interio
r
Motor de CC del ventilador de refrigeración de la placa
Motor de CC para el expulsor de condensación
Compuerta motorizada de
descarga de condensados
Sonda de temperatura del aire ambiente de entrad
a
Sonda de temperatura de la batería de intercambio de aire interio
r
R
E
C
E
P
T
O
R
P
A
N
T
A
L
L
A
Y
Sonda de temperatura del aire interior de salid
a
Motor stopper defl ector
Sonda de temperatura del aire exterior en salid
a
Sonda de temperatura del aire exterior de entrad
a
Sonda de temperatura de la batería de intercambio de aire exterior
Control remoto de
l
bus (opcional
)
Interruptor de fl otador para la bandeja de condensación
Válvula E
E
Toma de corrient
e
Válvula de 4 vías
*
Motor de CC, ventilador, batería
,
circuito de aire exterio
r
*Solo para modelos 10.000 y 12.00
0
La unidad debe conectarse mediante el enchufe incluido en el suministro; no es posible modificar la caja
de bornes para conectarla directamente a la red eléctrica.
Peligro de electrocución. Cuando la unidad está en posición de parada, sigue habiendo
tensión en los controles eléctricos.
3.8 FIJACIÓN DE LA UNIDAD
Una vez realizadas las conexiones, fije la unidad a l
a
pared
.
Para fijar la unidad a la pared:
• quitar el espaciado
r
• apoyar la unidad contra la pared
• comprobar que no haya huecos entre la parte trasera
de la unidad y los conductos de aire exterior
• fi jar el soporte angular antideslizamiento (1) a la pare
d
de soporte
• retirar el soporte de protección del tubo de desagüe
de condensados (2).
