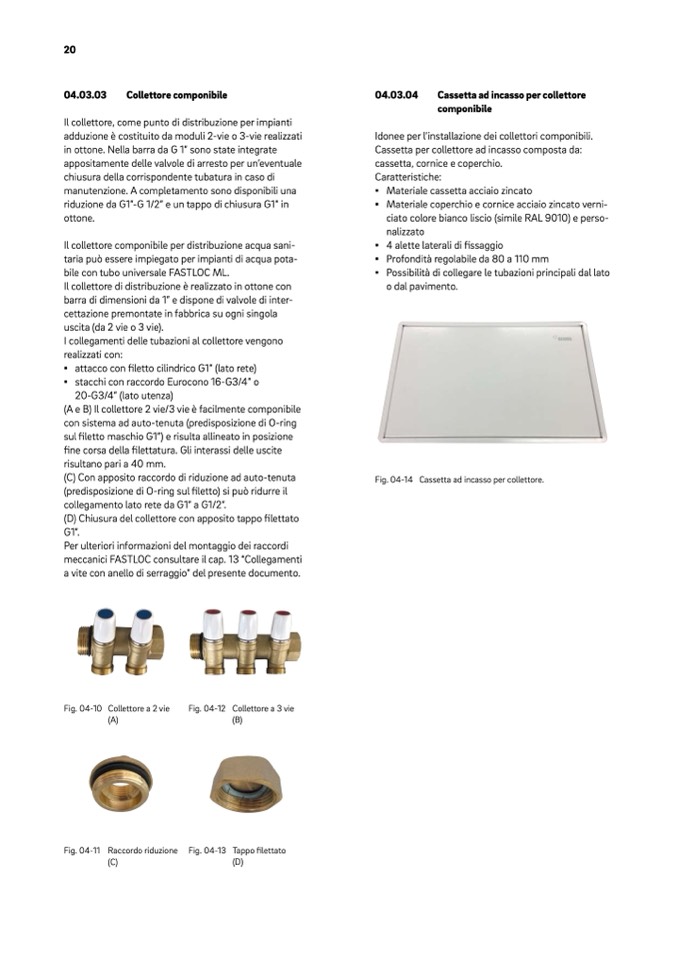

20

04.03.03

Collettore componibile

Il collettore, come punto di distribuzione per impianti

adduzione è costituito da moduli 2-vie o 3-vie realizzati

in ottone. Nella barra da G 1” sono state integrate

appositamente delle valvole di arresto per un’eventuale

chiusura della corrispondente tubatura in caso di

manutenzione. A completamento sono disponibili una

riduzione da G1”-G 1/2” e un tappo di chiusura G1” in

ottone.

Il collettore componibile per distribuzione acqua sani-

taria può essere impiegato per impianti di acqua pota-

bile con tubo universale FASTLOC ML.

Il collettore di distribuzione è realizzato in ottone con

barra di dimensioni da 1” e dispone di valvole di inter-

cettazione premontate in fabbrica su ogni singola

uscita (da 2 vie o 3 vie).

I collegamenti delle tubazioni al collettore vengono

realizzati con:

▪ attacco con filetto cilindrico G1” (lato rete)

▪ stacchi con raccordo Eurocono 16-G3/4” o

20-G3/4” (lato utenza)

(A e B) Il collettore 2 vie/3 vie è facilmente componibile

con sistema ad auto-tenuta (predisposizione di O-ring

sul filetto maschio G1”) e risulta allineato in posizione

fine corsa della filettatura. Gli interassi delle uscite

risultano pari a 40 mm.

(C) Con apposito raccordo di riduzione ad auto-tenuta

(predisposizione di O-ring sul filetto) si può ridurre il

collegamento lato rete da G1” a G1/2”.

(D) Chiusura del collettore con apposito tappo

filettato

G1”.

Per ulteriori informazioni del montaggio dei raccordi

meccanici FASTLOC consultare il cap. 13 “Collegamenti

a vite con anello di serraggio” del presente documento.

04.03.04

Cassetta ad incasso per collettore

componibile

Idonee per l’installazione dei collettori componibili.

Cassetta per collettore ad incasso composta da:

cassetta, cornice e coperchio.

Caratteristiche:

▪ Materiale cassetta acciaio zincato

▪ Materiale coperchio e cornice acciaio zincato verni-

ciato colore bianco liscio (simile RAL 9010) e perso-

nalizzato

▪ 4 alette laterali di fissaggio

▪ Profondità regolabile da 80 a 110 mm

▪ Possibilità di collegare le tubazioni principali dal lato

o dal pavimento.

Fig. 04-14

Cassetta ad incasso per collettore.

Fig. 04-10 Collettore a 2 vie

(A)

Fig. 04-11 Raccordo riduzione

(C)

Fig. 04-12

Fig. 04-13

Collettore a 3 vie

(B)

Tappo filettato

(D)
