18

04.02.02

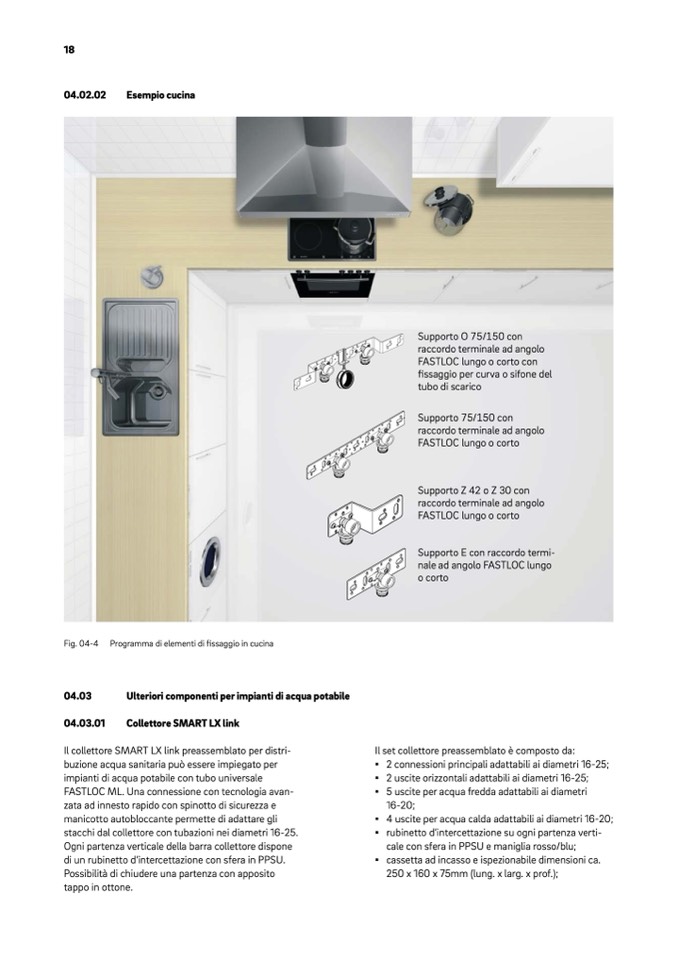

Esempio cucina

Fig. 04-4

04.03

04.03.01

Programma di elementi di fissaggio in cucina

Ulteriori componenti per impianti di acqua potabile

Collettore SMART LX link

Il collettore SMART LX link preassemblato per distri-

buzione acqua sanitaria può essere impiegato per

impianti di acqua potabile con tubo universale

FASTLOC ML. Una connessione con tecnologia avan-

zata ad innesto rapido con spinotto di sicurezza e

manicotto autobloccante permette di adattare gli

stacchi dal collettore con tubazioni nei diametri 16-25.

Ogni partenza verticale della barra collettore dispone

di un rubinetto d’intercettazione con sfera in PPSU.

Possibilità di chiudere una partenza con apposito

tappo in ottone.

Il set collettore preassemblato è composto da:

▪ 2 connessioni principali adattabili ai diametri 16-25;

▪ 2 uscite orizzontali adattabili ai diametri 16-25;

▪ 5 uscite per acqua fredda adattabili ai diametri

16-20;

▪ 4 uscite per acqua calda adattabili ai diametri 16-20;

▪ rubinetto d’intercettazione su ogni partenza verti-

cale con sfera in PPSU e maniglia rosso/blu;

▪ cassetta ad incasso e ispezionabile dimensioni ca.

250 x 160 x 75mm (lung. x larg. x prof.);

Supporto O 75/150 con

raccordo terminale ad angolo

FASTLOC lungo o corto con

fissaggio per curva o sifone del

tubo di scarico

Supporto 75/150 con

raccordo terminale ad angolo

FASTLOC lungo o corto

Supporto Z 42 o Z 30 con

raccordo terminale ad angolo

FASTLOC lungo o corto

Supporto E con raccordo termi-

nale ad angolo FASTLOC lungo

o corto
