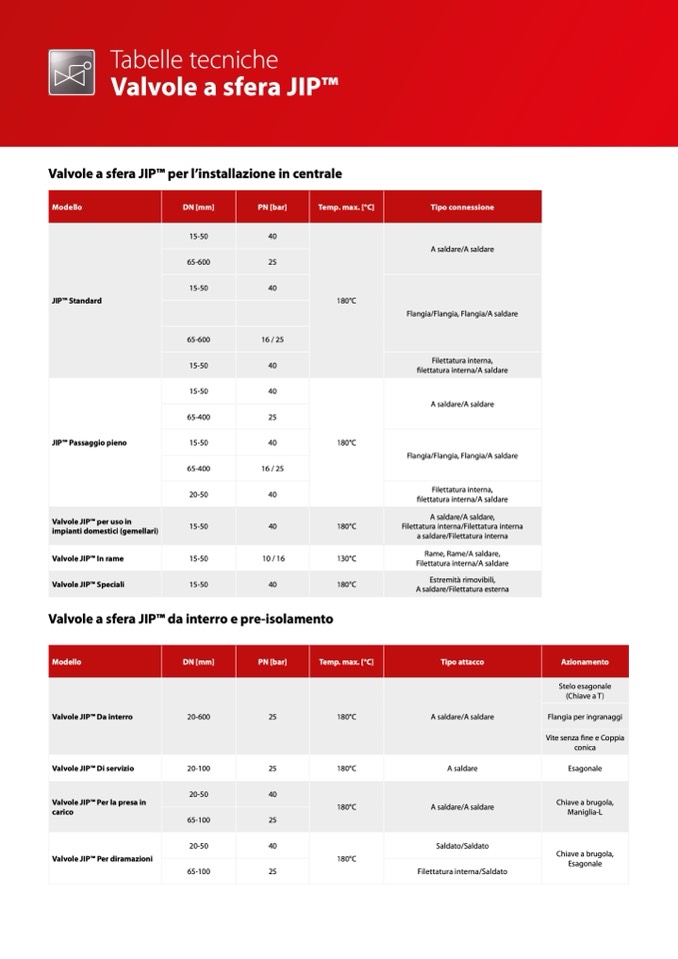

Tabelle tecniche

Valvole a sfera JIPTM

Valvole a sfera JIPTM per l’installazione in centrale

Modello

DN [mm]

Temp. max. [°C]

Tipo connessione

15-50

40

A saldare/A saldare

65-600

25

JIPTM Standard

15-50

40

180°C

Flangia/Flangia, Flangia/A saldare

65-600

16 / 25

15-50

40

Filettatura interna,

filettatura interna/A saldare

JIPTM Passaggio pieno

15-50

65-400

40

25

15-50

40

180°C

A saldare/A saldare

Flangia/Flangia, Flangia/A saldare

65-400

16 / 25

20-50

40

Filettatura interna,

filettatura interna/A saldare

Valvole JIPTM per uso in

impianti domestici (gemellari)

15-50

40

180°C

A saldare/A saldare,

Filettatura interna/Filettatura interna

a saldare/Filettatura interna

Valvole JIPTM In rame

15-50

10 / 16

130°C

Rame, Rame/A saldare,

Filettatura interna/A saldare

Valvole JIPTM Speciali

15-50

40

180°C

Estremità rimovibili,

A saldare/Filettatura esterna

Valvole a sfera JIPTM da interro e pre-isolamento

PN [bar]

Modello DN [mm]

PN [bar] Temp. max. [°C]

Tipo attacco

Azionamento

Valvole JIPTM Da interro 20-600

25 180°C

A saldare/A saldare

Stelo esagonale

(Chiave a T)

Flangia per ingranaggi

Vite senza fine e Coppia

conica

Valvole JIPTM Di servizio 20-100

25 180°C

A saldare

Esagonale

Valvole JIPTM Per la presa in

carico

20-50 40

180°C

A saldare/A saldare

Chiave a brugola,

Maniglia-L

65-100 25

Valvole JIPTM Per diramazioni

20-50 40

180°C

Saldato/Saldato

Chiave a brugola,

Esagonale

65-100 25 Filettatura interna/Saldato
