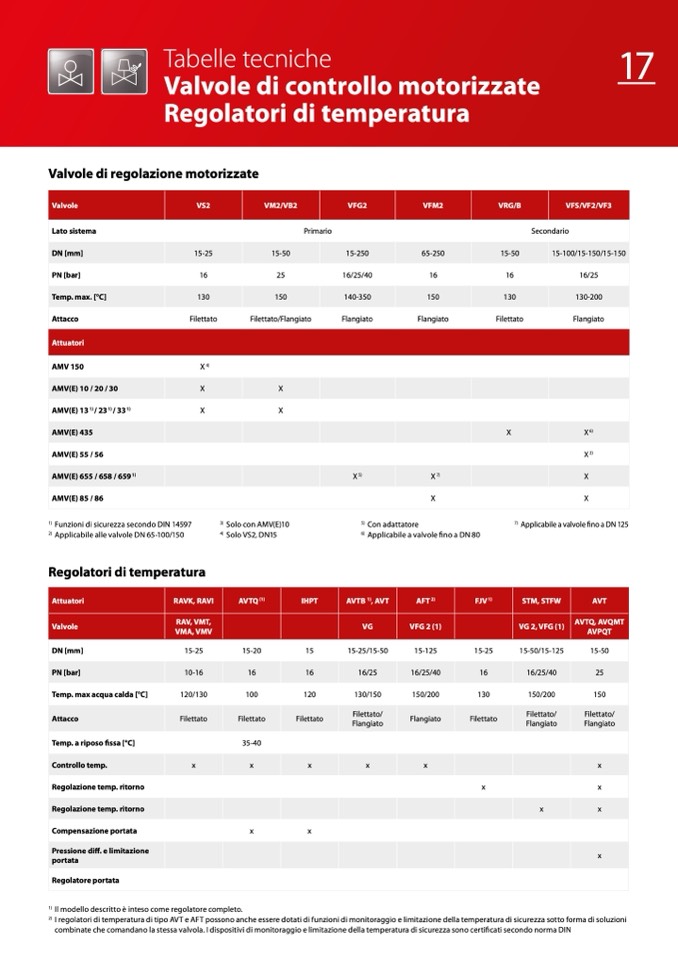

Tabelle tecniche
Valvole di controllo motorizzate
Regolatori di temperatura
17
Valvole di regolazione motorizzate
Valvole VS2
VM2/VB2 VFG2 VFM2 VRG/B
VFS/VF2/VF3
Lato sistema
Primario Secondario
DN [mm]
15-25
15-50
15-250 65-250 15-50
15-100/15-150/15-150
PN [bar]
16
25
16/25/40 16 16
16/25
Temp. max. [°C] 130
150 140-350 150 130 130-200
Attacco
Filettato
Filettato/Flangiato
Flangiato Flangiato Filettato
Flangiato
Attuatori
AMV 150 X
4)
AMV(E) 10 / 20 / 30 X
X
AMV(E) 13
1)
/ 23
1)
/ 33
1)
X
X
AMV(E) 435 X
X
6)
AMV(E) 55 / 56
X
2)
AMV(E) 655 / 658 / 659
1)
X
5)
X
7)
X
AMV(E) 85 / 86 X X
1)
Funzioni di sicurezza secondo DIN 14597
3)
Solo con AMV(E)10
5)
Con adattatore
7)
Applicabile a valvole fino a DN 125
2)
Applicabile alle valvole DN 65-100/150
4)
Solo VS2, DN15
6)
Applicabile a valvole fino a DN 80
Regolatori di temperatura
Attuatori RAVK, RAVI
AVTQ
(1)
IHPT AVTB
1)
, AVT AFT
2)
FJV
1)
STM, STFW
AVT
Valvole
RAV, VMT,
VMA, VMV
VG VFG 2 (1)
VG 2, VFG (1)
AVTQ, AVQMT
AVPQT
DN [mm] 15-25
15-20 15 15-25/15-50 15-125 15-25
15-50/15-125 15-50
PN [bar]
10-16
16
16 16/25 16/25/40 16
16/25/40
25
Temp. max acqua calda [°C]
120/130
100
120 130/150 150/200 130
150/200
150
Attacco Filettato
Filettato Filettato
Filettato/
Flangiato
Flangiato Filettato
Filettato/
Flangiato
Filettato/
Flangiato
Temp. a riposo fissa [°C]
35-40
Controllo temp.
x
x
x x x
x
Regolazione temp. ritorno x
x
Regolazione temp. ritorno
x
x
Compensazione portata
x
x
Pressione diff. e limitazione
portata
x
Regolatore portata
1)
Il modello descritto è inteso come regolatore completo.
2)
I regolatori di temperatura di tipo AVT e AFT possono anche essere dotati di funzioni di monitoraggio e limitazione della temperatura di sicurezza sotto forma di soluzioni
combinate che comandano la stessa valvola. I dispositivi di monitoraggio e limitazione della temperatura di sicurezza sono certificati secondo norma DIN
