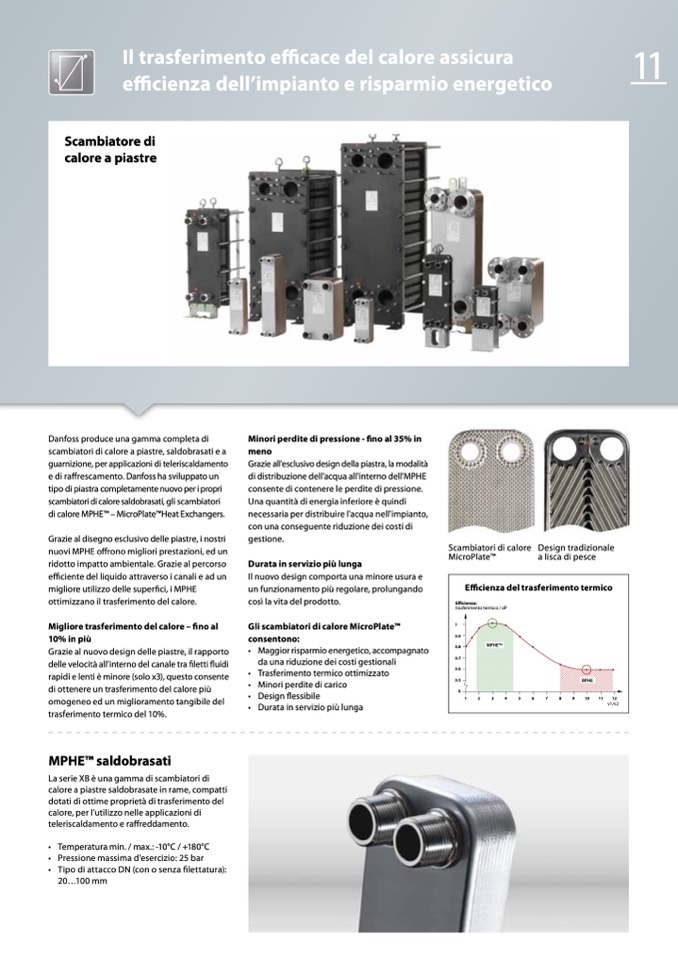

Il trasferimento efficace del calore assicura
efficienza dell’impianto e risparmio energetico
11
Scambiatore di
calore a piastre
Danfoss produce una gamma completa di
scambiatori di calore a piastre, saldobrasati e a
guarnizione, per applicazioni di teleriscaldamento
e di raffrescamento. Danfoss ha sviluppato un
tipo di piastra completamente nuovo per i propri
scambiatori di calore saldobrasati, gli scambiatori
di calore MPHETM – MicroPlateTMHeat Exchangers.
Grazie al disegno esclusivo delle piastre, i nostri
nuovi MPHE offrono migliori prestazioni, ed un
ridotto impatto ambientale. Grazie al percorso
efficiente del liquido attraverso i canali e ad un
migliore utilizzo delle superfici, i MPHE
ottimizzano il trasferimento del calore.
Migliore trasferimento del calore – fino al
10% in più
Grazie al nuovo design delle piastre, il rapporto
delle velocità all’interno del canale tra filetti fluidi
rapidi e lenti è minore (solo x3), questo consente
di ottenere un trasferimento del calore più
omogeneo ed un miglioramento tangibile del
trasferimento termico del 10%.
MPHETM saldobrasati
La serie XB è una gamma di scambiatori di
calore a piastre saldobrasate in rame, compatti
dotati di ottime proprietà di trasferimento del
calore, per l’utilizzo nelle applicazioni di
teleriscaldamento e raffreddamento.
• Temperatura min. / max.: -10°C / +180°C
• Pressione massima d'esercizio: 25 bar
• Tipo di attacco DN (con o senza filettatura):
Minori perdite di pressione - fino al 35% in
meno
Grazie all'esclusivo design della piastra, la modalità
di distribuzione dell'acqua all'interno dell'MPHE
consente di contenere le perdite di pressione.
Una quantità di energia inferiore è quindi
necessaria per distribuire l'acqua nell'impianto,
con una conseguente riduzione dei costi di
gestione.
Durata in servizio più lunga
Il nuovo design comporta una minore usura e
un funzionamento più regolare, prolungando
così la vita del prodotto.
Gli scambiatori di calore MicroPlateTM
consentono:
• Maggior risparmio energetico, accompagnato
da una riduzione dei costi gestionali
• Trasferimento termico ottimizzato
• Minori perdite di carico
• Design flessibile
• Durata in servizio più lunga
Scambiatori di calore
MicroPlateTM
Design tradizionale
a lisca di pesce
20...100 mm
Efficienza del trasferimento termico
Efficienza:
trasferimento termico / dP
1
0.9
0.8
MPHE
TM
0.7
0.6
0.5
BPHE
0
1
2
3
4
5
6
7
8
9
10
11
12
v1/v2
