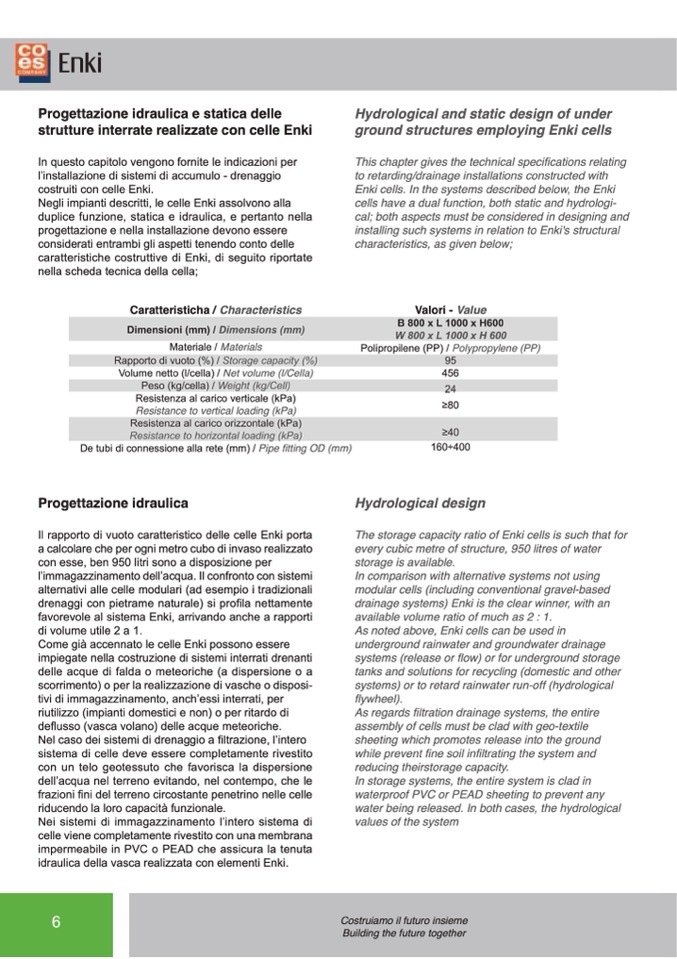

Progettazione idraulica e statica delle

strutture interrate realizzate con celle Enki

In questo capitolo vengono fornite le indicazioni per

l’installazione di sistemi di accumulo - drenaggio

costruiti con celle Enki.

Negli impianti descritti, le celle Enki assolvono alla

duplice funzione, statica e idraulica, e pertanto nella

progettazione e nella installazione devono essere

considerati entrambi gli aspetti tenendo conto delle

caratteristiche costruttive di Enki, di seguito riportate

nella scheda tecnica della cella;

Caratteristicha / Characteristics

Materiale / Materials

Rapporto di vuoto (%) / Storage capacity (%)

Volume netto (l/cella) / Net volume (l/Cella)

Peso (kg/cella) / Weight (kg/Cell)

Resistenza al carico verticale (kPa)

Resistance to vertical loading (kPa)

De tubi di connessione alla rete (mm) / Pipe fitting OD (mm)

Progettazione idraulica

Il rapporto di vuoto caratteristico delle celle Enki porta

a calcolare che per ogni metro cubo di invaso realizzato

con esse, ben 950 litri sono a disposizione per

l’immagazzinamento dell’acqua. Il confronto con sistemi

alternativi alle celle modulari (ad esempio i tradizionali

drenaggi con pietrame naturale) si profila nettamente

favorevole al sistema Enki, arrivando anche a rapporti

di volume utile 2 a 1.

Come già accennato le celle Enki possono essere

impiegate nella costruzione di sistemi interrati drenanti

delle acque di falda o meteoriche (a dispersione o a

scorrimento) o per la realizzazione di vasche o disposi-

tivi di immagazzinamento, anch’essi interrati, per

riutilizzo (impianti domestici e non) o per ritardo di

deflusso (vasca volano) delle acque meteoriche.

Nel caso dei sistemi di drenaggio a filtrazione, l’intero

sistema di celle deve essere completamente rivestito

con un telo geotessuto che favorisca la dispersione

dell’acqua nel terreno evitando, nel contempo, che le

frazioni fini del terreno circostante penetrino nelle celle

riducendo la loro capacità funzionale.

Nei sistemi di immagazzinamento l’intero sistema di

celle viene completamente rivestito con una membrana

impermeabile in PVC o PEAD che assicura la tenuta

idraulica della vasca realizzata con elementi Enki.

Hydrological and static design of under

ground structures employing Enki cells

This chapter gives the technical specifications relating

to retarding/drainage installations constructed with

Enki cells. In the systems described below, the Enki

cells have a dual function, both static and hydrologi-

cal; both aspects must be considered in designing and

installing such systems in relation to Enki's structural

characteristics, as given below;

Valori - Value

Polipropilene (PP) / Polypropylene (PP)

95

456

24

≥80

160÷400

Hydrological design

The storage capacity ratio of Enki cells is such that for

every cubic metre of structure, 950 litres of water

storage is available.

In comparison with alternative systems not using

modular cells (including conventional gravel-based

drainage systems) Enki is the clear winner, with an

available volume ratio of much as 2 : 1.

As noted above, Enki cells can be used in

underground rainwater and groundwater drainage

systems (release or flow) or for underground storage

tanks and solutions for recycling (domestic and other

systems) or to retard rainwater run-off (hydrological

flywheel).

As regards filtration drainage systems, the entire

assembly of cells must be clad with geo-textile

sheeting which promotes release into the ground

while prevent fine soil infiltrating the system and

reducing theirstorage capacity.

In storage systems, the entire system is clad in

waterproof PVC or PEAD sheeting to prevent any

water being released. In both cases, the hydrological

values of the system

Dimensioni (mm) / Dimensions (mm)

B 800 x L 1000 x H600

W

800 x L 1000 x H 600

Resistenza al carico orizzontale (kPa)

Resistance to horizontal loading (kPa)

≥40

6
