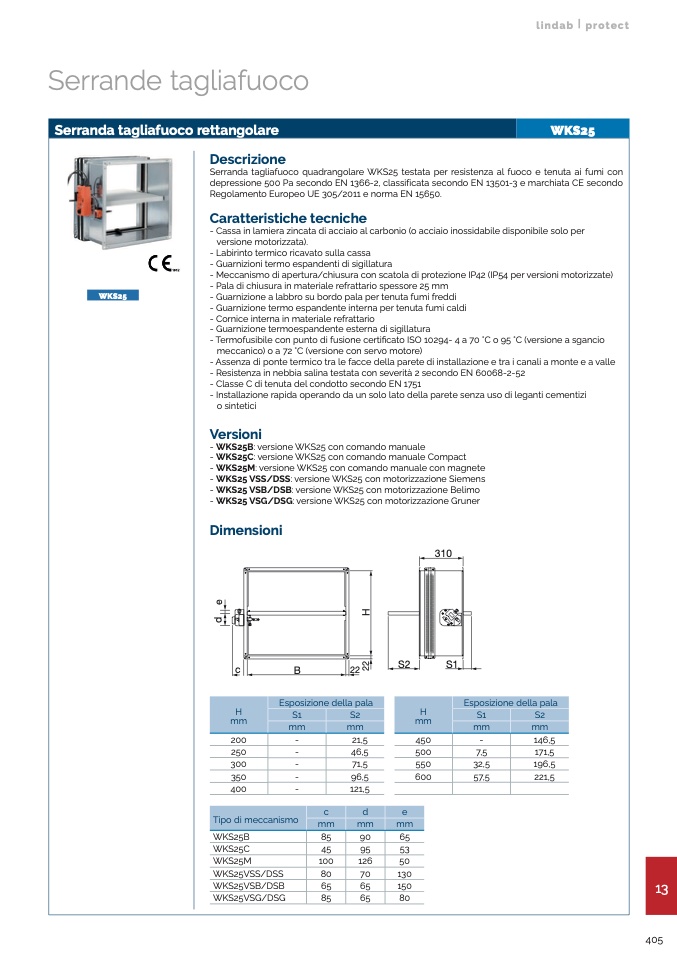

Serrande tagliafuoco
lindab | protect
Serranda tagliafuoco rettangolare
WKS25
WKS25
Descrizione
Serranda tagliafuoco quadrangolare WKS25 testata per resistenza al fuoco e tenuta ai fumi con
depressione 500 Pa secondo EN 1366-2, classificata secondo EN 13501-3 e marchiata CE secondo
Regolamento Europeo UE 305/2011 e norma EN 15650.
Caratteristiche tecniche
- Cassa in lamiera zincata di acciaio al carbonio (o acciaio inossidabile disponibile solo per
versione motorizzata).
- Labirinto termico ricavato sulla cassa
- Guarnizioni termo espandenti di sigillatura
- Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate)
- Pala di chiusura in materiale refrattario spessore 25 mm
- Guarnizione a labbro su bordo pala per tenuta fumi freddi
- Guarnizione termo espandente interna per tenuta fumi caldi
- Cornice interna in materiale refrattario
- Guarnizione termoespandente esterna di sigillatura
- Termofusibile con punto di fusione certificato ISO 10294- 4 a 70 °C o 95 °C (versione a sgancio
meccanico) o a 72 °C (versione con servo motore)
- Assenza di ponte termico tra le facce della parete di installazione e tra i canali a monte e a valle
- Resistenza in nebbia salina testata con severità 2 secondo EN 60068-2-52
- Classe C di tenuta del condotto secondo EN 1751
- Installazione rapida operando da un solo lato della parete senza uso di leganti cementizi
o sintetici
Versioni
- WKS25B: versione WKS25 con comando manuale
- WKS25C: versione WKS25 con comando manuale Compact
- WKS25M: versione WKS25 con comando manuale con magnete
- WKS25 VSS/DSS: versione WKS25 con motorizzazione Siemens
- WKS25 VSB/DSB: versione WKS25 con motorizzazione Belimo
- WKS25 VSG/DSG: versione WKS25 con motorizzazione Gruner
Dimensioni
c
B
22
S2
310
S1
H
mm
Esposizione della pala
H
mm
Esposizione della pala
S1
S2
S1
S2
mm
mm
mm
mm
200
250
300
350
400
WKS25B
WKS25C
WKS25M
WKS25VSS/DSS
WKS25VSB/DSB
WKS25VSG/DSG
21,5
450
46,5
500
71,5
550
96,5
600
121,5
65
53
50
130
150
80
146,5
171,5
196,5
221,5
-
-
-
7,5
Tipo di meccanismo
-
32,5
-
57,5
-
c
85
d
e
mm
mm
mm
90
45
95
100
126
80
70
65
65
85
65
405
13
2
2
H
d
e
