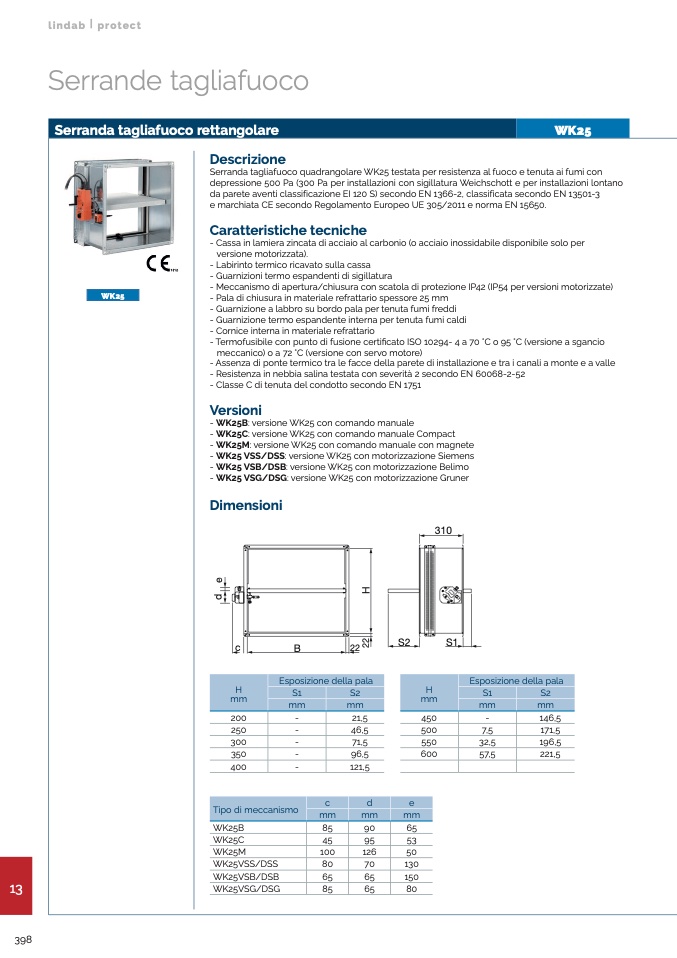

Serranda tagliafuoco rettangolare

WK25

WK25

Descrizione

Serranda tagliafuoco quadrangolare WK25 testata per resistenza al fuoco e tenuta ai fumi con

depressione 500 Pa (300 Pa per installazioni con sigillatura Weichschott e per installazioni lontano

da parete aventi classificazione EI 120 S) secondo EN 1366-2, classificata secondo EN 13501-3

e marchiata CE secondo Regolamento Europeo UE 305/2011 e norma EN 15650.

Caratteristiche tecniche

- Cassa in lamiera zincata di acciaio al carbonio (o acciaio inossidabile disponibile solo per

versione motorizzata).

- Labirinto termico ricavato sulla cassa

- Guarnizioni termo espandenti di sigillatura

- Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate)

- Pala di chiusura in materiale refrattario spessore 25 mm

- Guarnizione a labbro su bordo pala per tenuta fumi freddi

- Guarnizione termo espandente interna per tenuta fumi caldi

- Cornice interna in materiale refrattario

- Termofusibile con punto di fusione certificato ISO 10294- 4 a 70 °C o 95 °C (versione a sgancio

meccanico) o a 72 °C (versione con servo motore)

- Assenza di ponte termico tra le facce della parete di installazione e tra i canali a monte e a valle

- Resistenza in nebbia salina testata con severità 2 secondo EN 60068-2-52

- Classe C di tenuta del condotto secondo EN 1751

Versioni

- WK25B: versione WK25 con comando manuale

- WK25C: versione WK25 con comando manuale Compact

- WK25M: versione WK25 con comando manuale con magnete

- WK25 VSS/DSS: versione WK25 con motorizzazione Siemens

- WK25 VSB/DSB: versione WK25 con motorizzazione Belimo

- WK25 VSG/DSG: versione WK25 con motorizzazione Gruner

c

B

H

mm

Esposizione della pala

S1

200

250

300

350

400

WK25B

WK25C

WK25M

WK25VSS/DSS

WK25VSB/DSB

WK25VSG/DSG

21,5

450

46,5

500

71,5

550

96,5

600

121,5

65

53

50

130

150

80

146,5

171,5

196,5

221,5

-

S2

H

mm

S1

S2

mm

mm

mm

mm

-

-

-

-

-

Esposizione della pala

7,5

32,5

57,5

Tipo di meccanismo

c

d

e

mm

mm

mm

85

90

45

95

100

126

80

70

13

Dimensioni

65

22

S2

310

S1

65

85

65

398
