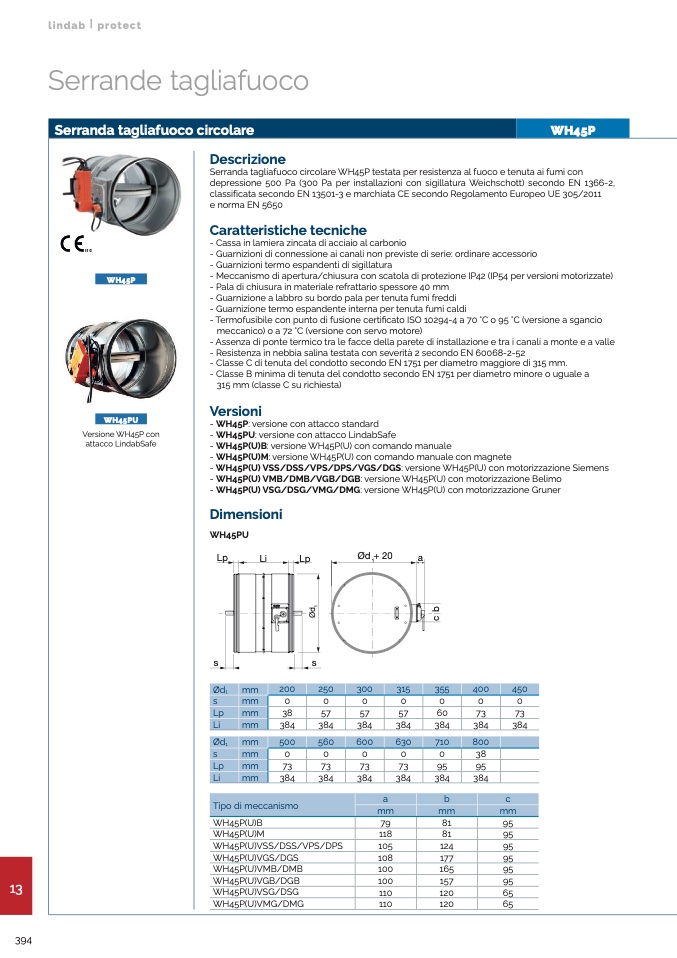

Serranda tagliafuoco circolare

Lp

mm

0

WH45P

WH45P

WH45PU

Versione WH45P con

attacco LindabSafe

Descrizione

Serranda tagliafuoco circolare WH45P testata per resistenza al fuoco e tenuta ai fumi con

depressione 500 Pa (300 Pa per installazioni con sigillatura Weichschott) secondo EN 1366-2,

classificata secondo EN 13501-3 e marchiata CE secondo Regolamento Europeo UE 305/2011

e norma EN 5650

Caratteristiche tecniche

- Cassa in lamiera zincata di acciaio al carbonio

- Guarnizioni di connessione ai canali non previste di serie: ordinare accessorio

- Guarnizioni termo espandenti di sigillatura

- Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate)

- Pala di chiusura in materiale refrattario spessore 40 mm

- Guarnizione a labbro su bordo pala per tenuta fumi freddi

- Guarnizione termo espandente interna per tenuta fumi caldi

- Termofusibile con punto di fusione certificato ISO 10294-4 a 70 °C o 95 °C (versione a sgancio

meccanico) o a 72 °C (versione con servo motore)

- Assenza di ponte termico tra le facce della parete di installazione e tra i canali a monte e a valle

- Resistenza in nebbia salina testata con severità 2 secondo EN 60068-2-52

- Classe C di tenuta del condotto secondo EN 1751 per diametro maggiore di 315 mm.

- Classe B minima di tenuta del condotto secondo EN 1751 per diametro minore o uguale a

315 mm (classe C su richiesta)

Versioni

- WH45P: versione con attacco standard

- WH45PU: versione con attacco LindabSafe

- WH45P(U)B: versione WH45P(U) con comando manuale

- WH45P(U)M: versione WH45P(U) con comando manuale con magnete

- WH45P(U) VSS/DSS/VPS/DPS/VGS/DGS: versione WH45P(U) con motorizzazione Siemens

- WH45P(U) VMB/DMB/VGB/DGB: versione WH45P(U) con motorizzazione Belimo

- WH45P(U) VSG/DSG/VMG/DMG: versione WH45P(U) con motorizzazione Gruner

Dimensioni

WH45PU

Lp

Li

Lp

s

s

Ød

1

+ 20

a

200

250

300

315

355

400

450

Ød

1

s

mm

mm

0

0

0

0

0

0

73

384

38

500

0

57

0

57

600

0

57

630

0

60

73

Li

mm

384

384

560

384

384

384

710

384

800

Ød

1

s

mm

mm

0

38

Lp

mm

73

73

95

Li

mm

73

384

384

384

73

384

384

95

384

Tipo di meccanismo

a

mm

WH45P(U)B

95

WH45P(U)M

95

WH45P(U)VSS/DSS/VPS/DPS

95

WH45P(U)VGS/DGS

95

WH45P(U)VMB/DMB

95

WH45P(U)VGB/DGB

95

WH45P(U)VSG/DSG

65

WH45P(U)VMG/DMG

65

79

b

mm

c

mm

118

81

81

105

124

108

177

100

13

100

165

157

110

120

110

120

394

lindab | protect

Serrande tagliafuoco

Ø

d

1

c

b
