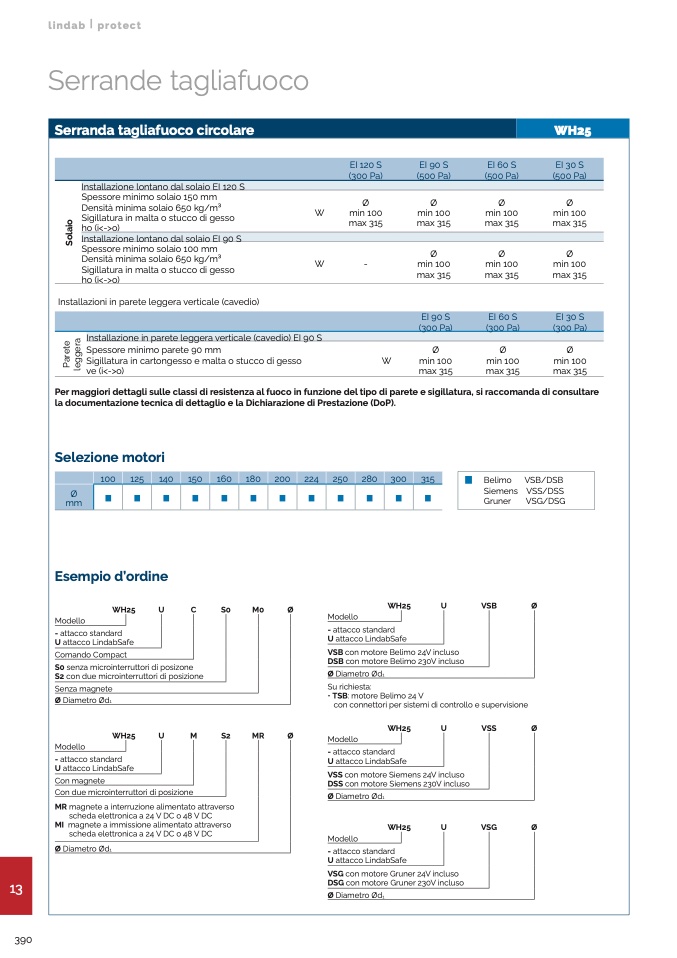

Serranda tagliafuoco circolare

WH25

Installazione lontano dal solaio EI 120 S

Spessore minimo solaio 150 mm

Densità minima solaio 650 kg/m3

Sigillatura in malta o stucco di gesso

ho (i<->o)

Installazione lontano dal solaio EI 90 S

Spessore minimo solaio 100 mm

Densità minima solaio 650 kg/m3

Sigillatura in malta o stucco di gesso

ho (i<->o)

Installazioni in parete leggera verticale (cavedio)

Ø

Ø

Ø

Ø

W

min 100

max 315

min 100

max 315

min 100

max 315

min 100

max 315

EI 120 S

(300 Pa)

W

-

Ø

Ø

Ø

EI 90 S

(300 Pa)

EI 60 S

(300 Pa)

EI 30 S

(300 Pa)

Installazione in parete leggera verticale (cavedio) EI 90 S

Spessore minimo parete 90 mm

Sigillatura in cartongesso e malta o stucco di gesso

ve (i<->o)

W

min 100

max 315

Ø

min 100

max 315

min 100

max 315

Ø

min 100

max 315

min 100

max 315

Ø

min 100

max 315

Per maggiori dettagli sulle classi di resistenza al fuoco in funzione del tipo di parete e sigillatura, si raccomanda di consultare

la documentazione tecnica di dettaglio e la Dichiarazione di Prestazione (DoP).

Selezione motori

Esempio d’ordine

WH25

U

C

S0

M0

Ø

- attacco standard

U attacco LindabSafe

Comando Compact

S0 senza microinterruttori di posizone

S2 con due microinterruttori di posizione

Senza magnete

Ø Diametro Ød

1

WH25

U

VSB

Ø

- attacco standard

Modello

Modello

U attacco LindabSafe

WH25

U

M

S2

MR

Ø

- attacco standard

U attacco LindabSafe

Con magnete

Con due microinterruttori di posizione

MR magnete a interruzione alimentato attraverso

scheda elettronica a 24 V DC o 48 V DC

MI magnete a immissione alimentato attraverso

scheda elettronica a 24 V DC o 48 V DC

Ø Diametro Ød

1

WH25

U

VSS

Ø

- attacco standard

VSB con motore Belimo 24V incluso

DSB con motore Belimo 230V incluso

Ø Diametro Ød

1

Su richiesta:

• TSB: motore Belimo 24 V

con connettori per sistemi di controllo e supervisione

Modello

Modello

U attacco LindabSafe

VSS con motore Siemens 24V incluso

DSS con motore Siemens 230V incluso

Ø Diametro Ød

1

WH25

U

VSG

Ø

- attacco standard

EI 60 S

(500 Pa)

EI 30 S

(500 Pa)

315

Modello

U attacco LindabSafe

VSG con motore Gruner 24V incluso

DSG con motore Gruner 230V incluso

Ø Diametro Ød

1

EI 90 S

(500 Pa)

100

125

140

150

160

180

200

224

250

280

300

Belimo VSB/DSB

Siemens VSS/DSS

Gruner

VSG/DSG

Ø

mm

13

390
