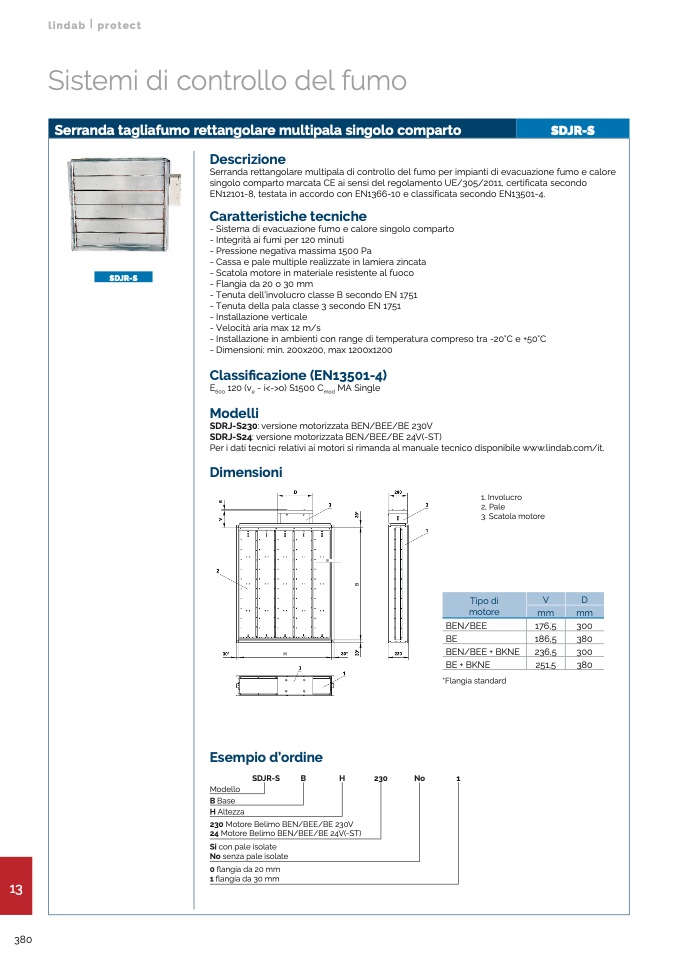

Serranda tagliafumo rettangolare multipala singolo comparto

SDJR-S

SDJR-S

Descrizione

Serranda rettangolare multipala di controllo del fumo per impianti di evacuazione fumo e calore

singolo comparto marcata CE ai sensi del regolamento UE/305/2011, certificata secondo

EN12101-8, testata in accordo con EN1366-10 e classificata secondo EN13501-4.

Caratteristiche tecniche

- Sistema di evacuazione fumo e calore singolo comparto

- Integrità ai fumi per 120 minuti

- Pressione negativa massima 1500 Pa

- Cassa e pale multiple realizzate in lamiera zincata

- Scatola motore in materiale resistente al fuoco

- Flangia da 20 o 30 mm

- Tenuta dell’involucro classe B secondo EN 1751

- Tenuta della pala classe 3 secondo EN 1751

- Installazione verticale

- Velocità aria max 12 m/s

- Installazione in ambienti con range di temperatura compreso tra -20°C e +50°C

- Dimensioni: min. 200x200, max 1200x1200

Classificazione (EN13501-4)

E

600

120 (v

e

- i<->o) S1500 C

mod

MA Single

Modelli

SDRJ-S230: versione motorizzata BEN/BEE/BE 230V

SDRJ-S24: versione motorizzata BEN/BEE/BE 24V(-ST)

Per i dati tecnici relativi ai motori si rimanda al manuale tecnico disponibile www.lindab.com/it.

Dimensioni

B

1. Involucro

2, Pale

3. Scatola motore

BEN/BEE

300

BE

380

BEN/BEE + BKNE

300

BE + BKNE

380

*Flangia standard

Tipo di

motore

V

D

mm

mm

176,5

186,5

H

236,5

251,5

Esempio d’ordine

SDJR-S

B

H

230

No

1

Modello

B Base

H Altezza

230 Motore Belimo BEN/BEE/BE 230V

24 Motore Belimo BEN/BEE/BE 24V(-ST)

Si con pale isolate

No senza pale isolate

0 flangia da 20 mm

1 flangia da 30 mm

13

380
