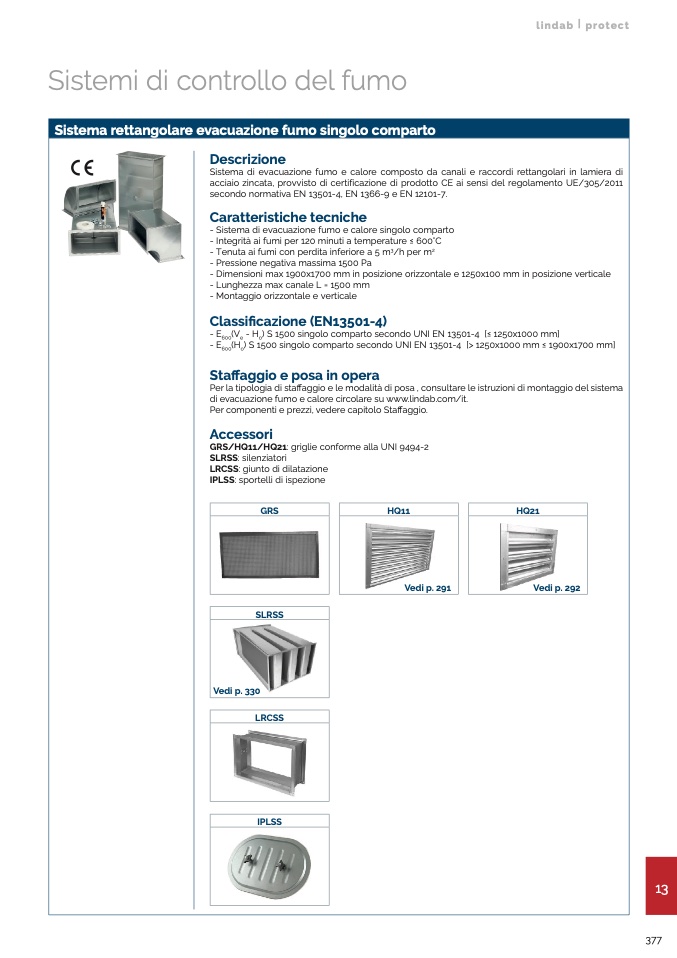

Sistemi di controllo del fumo
lindab | protect
Sistema rettangolare evacuazione fumo singolo comparto
Descrizione
Sistema di evacuazione fumo e calore composto da canali e raccordi rettangolari in lamiera di
acciaio zincata, provvisto di certificazione di prodotto CE ai sensi del regolamento UE/305/2011
secondo normativa EN 13501-4, EN 1366-9 e EN 12101-7.
Caratteristiche tecniche
- Sistema di evacuazione fumo e calore singolo comparto
- Integrità ai fumi per 120 minuti a temperature ≤ 600°C
- Tenuta ai fumi con perdita inferiore a 5 m
3
/h per m
2
- Pressione negativa massima 1500 Pa
- Dimensioni max 1900x1700 mm in posizione orizzontale e 1250x100 mm in posizione verticale
- Lunghezza max canale L = 1500 mm
- Montaggio orizzontale e verticale
Classificazione (EN13501-4)
- E
600
(V
e
- H
o
) S 1500 singolo comparto secondo UNI EN 13501-4 [≤ 1250x1000 mm]
- E
600
(H
o
) S 1500 singolo comparto secondo UNI EN 13501-4 [> 1250x1000 mm ≤ 1900x1700 mm]
Staffaggio e posa in opera
Per la tipologia di staffaggio e le modalità di posa , consultare le istruzioni di montaggio del sistema
di evacuazione fumo e calore circolare su www.lindab.com/it.
Per componenti e prezzi, vedere capitolo Staffaggio.
Accessori
GRS/HQ11/HQ21: griglie conforme alla UNI 9494-2
SLRSS: silenziatori
LRCSS: giunto di dilatazione
IPLSS: sportelli di ispezione
GRS
HQ11
Vedi p. 291
HQ21
Vedi p. 292
SLRSS
Vedi p. 330
LRCSS
IPLSS
