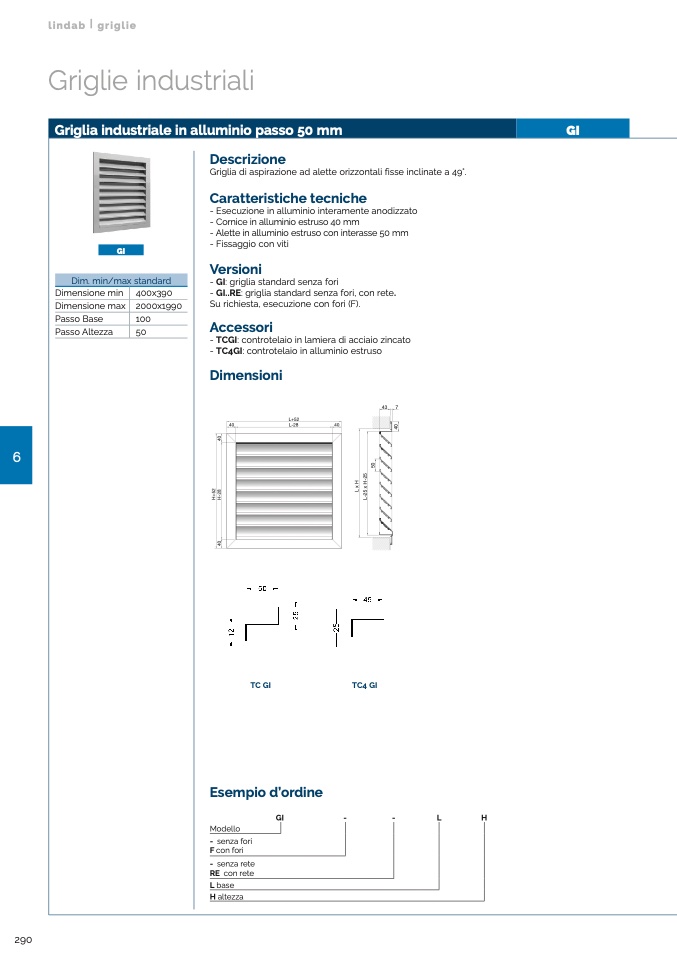

GI
GI
Dim. min/max standard
Dimensione min 400x390
Dimensione max 2000x1990
Passo Base
100
Passo Altezza
50
Descrizione
Griglia di aspirazione ad alette orizzontali fisse inclinate a 49°.
Caratteristiche tecniche
- Esecuzione in alluminio interamente anodizzato
- Cornice in alluminio estruso 40 mm
- Alette in alluminio estruso con interasse 50 mm
- Fissaggio con viti
Versioni
- GI: griglia standard senza fori
- GI..RE: griglia standard senza fori, con rete.
Su richiesta, esecuzione con fori (F).
Accessori
- TCGI: controtelaio in lamiera di acciaio zincato
- TC4GI: controtelaio in alluminio estruso
Dimensioni
L+52
43
7
40
L-28
40
TC GI
TC4 GI
Esempio d’ordine
Modello
- senza fori
F con fori
- senza rete
RE con rete
L base
H altezza
GI
-
-
L
H
6
290
lindab | griglie
Griglie industriali
Griglia industriale in alluminio passo 50 mm
H
+
5
2
4
0
H
-
2
8
4
0
L
x
H
L
-
2
5
x
H
-
2
5
5
0
4
0
