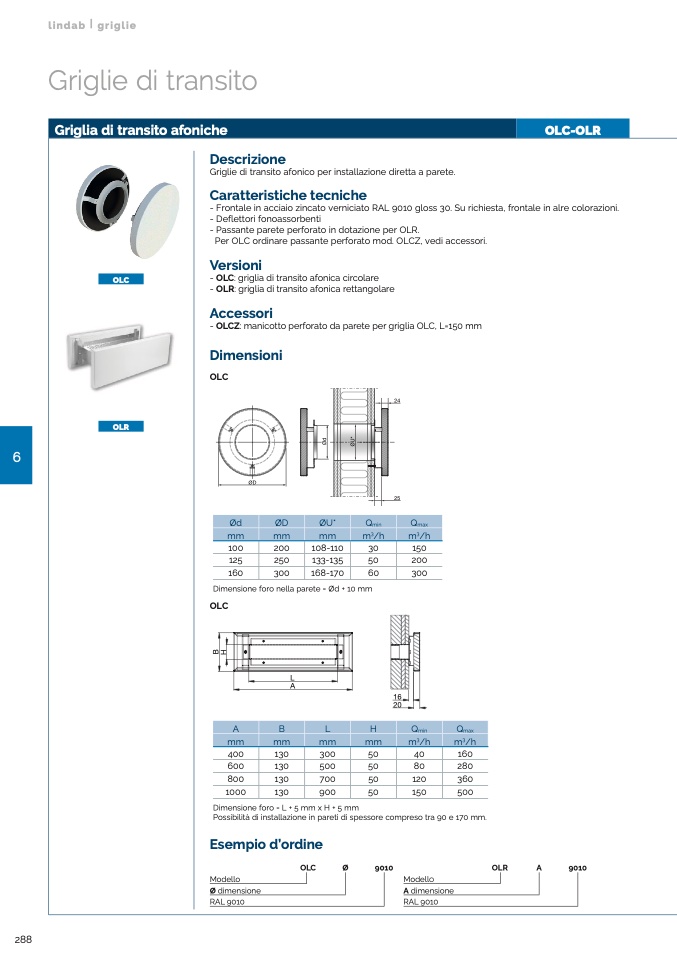

lindab | griglie
Griglie di transito
Griglia di transito afoniche
OLC-OLR
OLC
OLR
- Frontale in acciaio zincato verniciato RAL 9010 gloss 30. Su richiesta, frontale in alre colorazioni.
- Deflettori fonoassorbenti
- Passante parete perforato in dotazione per OLR.
Per OLC ordinare passante perforato mod. OLCZ, vedi accessori.
Versioni
- OLC: griglia di transito afonica circolare
- OLR: griglia di transito afonica rettangolare
Accessori
- OLCZ: manicotto perforato da parete per griglia OLC, L=150 mm
Dimensioni
Descrizione
Griglie di transito afonico per installazione diretta a parete.
Caratteristiche tecniche
B
H
Ø
d
Ø
U
*
ØD
ØD
mm
200
250
300
ØU*
Q
min
mm
m
3
/h
108-110
30
133-135
50
168-170
60
Q
max
m
3
/h
150
200
300
Dimensione foro nella parete = Ød + 10 mm
OLC
mm
mm
400
130
600
130
800
130
1000
130
mm
mm
m
3
/h
m
3
/h
300
50
40
160
500
50
80
280
700
50
120
360
900
50
150
500
L
A
A
B
L
H
Q
min
Q
max
Dimensione foro = L + 5 mm x H + 5 mm
Possibilità di installazione in pareti di spessore compreso tra 90 e 170 mm.
Esempio d’ordine
Modello
Ø dimensione
RAL 9010
9010
OLR
Modello
A dimensione
RAL 9010
OLC
Ø
A
9010
