6
10
CF-UQ0
L
L-20
10
25,5
10
CF-UQ4
L
L-20
10
25,5
17
278

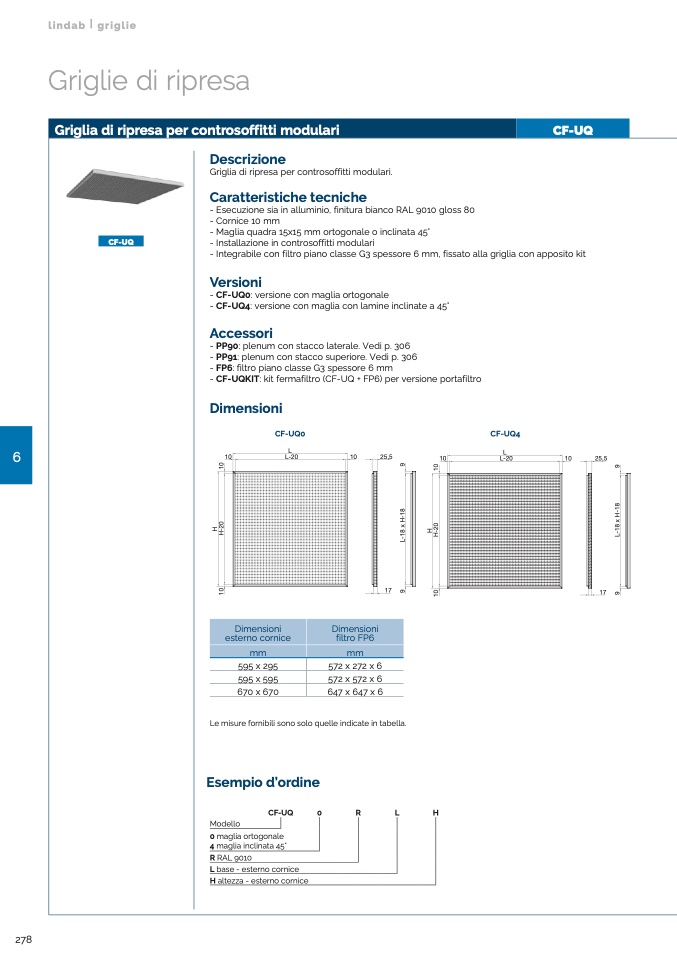

lindab | griglie
Griglie di ripresa
Griglia di ripresa per controsoffitti modulari
Descrizione
Griglia di ripresa per controsoffitti modulari.
Caratteristiche tecniche
- Esecuzione sia in alluminio, finitura bianco RAL 9010 gloss 80
- Cornice 10 mm
- Maglia quadra 15x15 mm ortogonale o inclinata 45°
CF-UQ
CF-UQ
- Installazione in controsoffitti modulari
- Integrabile con filtro piano classe G3 spessore 6 mm, fissato alla griglia con apposito kit
Versioni
- CF-UQ0: versione con maglia ortogonale
- CF-UQ4: versione con maglia con lamine inclinate a 45°
Accessori
- PP90: plenum con stacco laterale. Vedi p. 306
- PP91: plenum con stacco superiore. Vedi p. 306
- FP6: filtro piano classe G3 spessore 6 mm
- CF-UQKIT: kit fermafiltro (CF-UQ + FP6) per versione portafiltro
Dimensioni
1
0
H
H
-
2
0
1
0
1
0
H
H
-
2
0
1
0
9
L
-
1
8
x
H
-
1
8
9
9
L
-
1
8
x
H
-
1
8
9
Dimensioni
esterno cornice
mm
595 x 295
595 x 595
670 x 670
Dimensioni
filtro FP6
mm
572 x 272 x 6
572 x 572 x 6
647 x 647 x 6
Le misure fornibili sono solo quelle indicate in tabella.
Esempio d’ordine
CF-UQ
0
R
L
H
0 maglia ortogonale
4 maglia inclinata 45°
R RAL 9010
L base - esterno cornice
H altezza - esterno cornice
Modello
17
