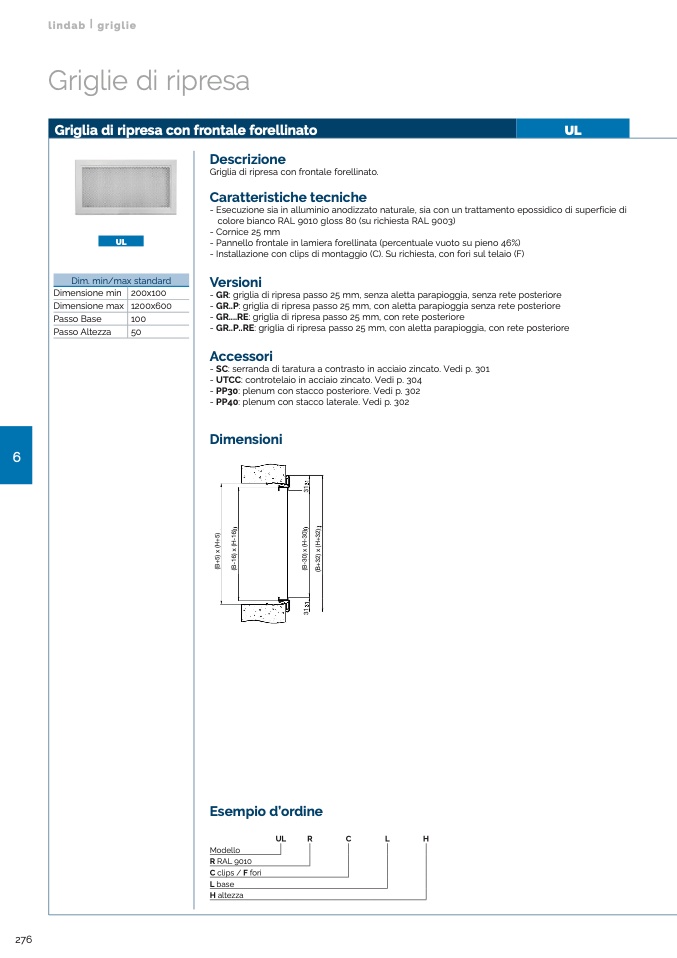

Griglia di ripresa con frontale forellinato
UL
UL
Dim. min/max standard
Dimensione min
200x100
Dimensione max
1200x600
Passo Base
100
Passo Altezza
50
6
lindab | griglie
Griglie di ripresa
Descrizione
Griglia di ripresa con frontale forellinato.
Caratteristiche tecniche
- Esecuzione sia in alluminio anodizzato naturale, sia con un trattamento epossidico di superficie di
colore bianco RAL 9010 gloss 80 (su richiesta RAL 9003)
- Cornice 25 mm
- Pannello frontale in lamiera forellinata (percentuale vuoto su pieno 46%)
- Installazione con clips di montaggio (C). Su richiesta, con fori sul telaio (F)
Versioni
- GR: griglia di ripresa passo 25 mm, senza aletta parapioggia, senza rete posteriore
- GR..P: griglia di ripresa passo 25 mm, con aletta parapioggia senza rete posteriore
- GR....RE: griglia di ripresa passo 25 mm, con rete posteriore
- GR..P..RE: griglia di ripresa passo 25 mm, con aletta parapioggia, con rete posteriore
Accessori
- SC: serranda di taratura a contrasto in acciaio zincato. Vedi p. 301
- UTCC: controtelaio in acciaio zincato. Vedi p. 304
- PP30: plenum con stacco posteriore. Vedi p. 302
- PP40: plenum con stacco laterale. Vedi p. 302
Dimensioni
Esempio d’ordine
UL
R
C
L
H
276
Modello
R RAL 9010
C clips / F fori
L base
H altezza
(
B
+
5
)
x
(
H
+
5
)
(
B
-
1
6
)
x
(
H
-
1
6
)
3
1
(
B
-
3
0
)
x
(
H
-
3
0
)
3
1
(
B
+
3
2
)
x
(
H
+
3
2
)
