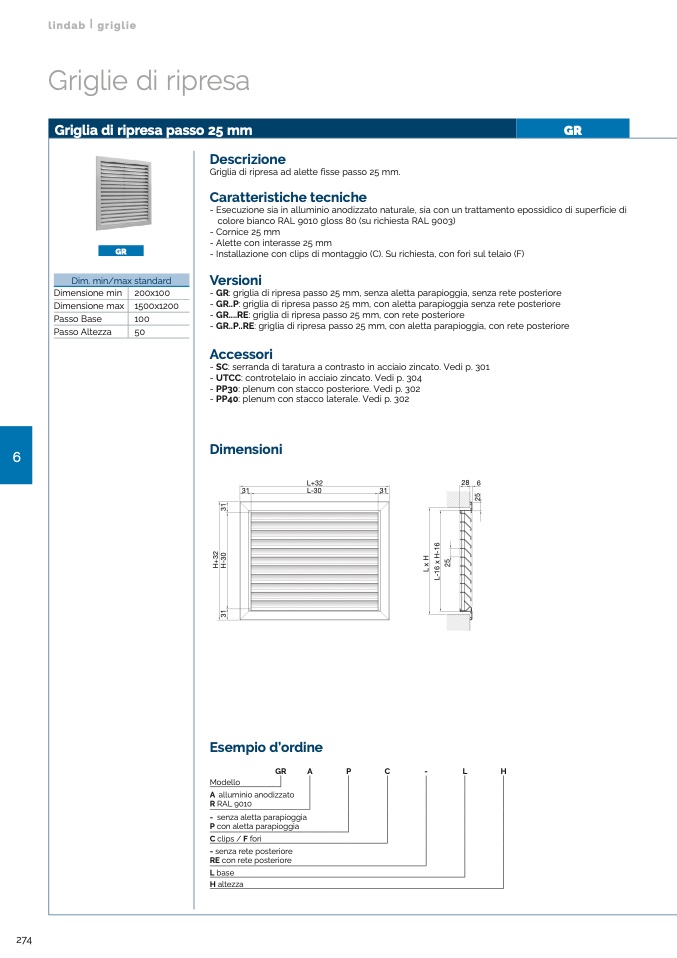

Griglia di ripresa passo 25 mm
GR
GR
Dim. min/max standard
200x100
1500x1200
100
50
6
31
L-30
31
lindab | griglie
Griglie di ripresa
Dimensione min
Dimensione max
Passo Base
Passo Altezza
Descrizione
Griglia di ripresa ad alette fisse passo 25 mm.
Caratteristiche tecniche
- Esecuzione sia in alluminio anodizzato naturale, sia con un trattamento epossidico di superficie di
colore bianco RAL 9010 gloss 80 (su richiesta RAL 9003)
- Cornice 25 mm
- Alette con interasse 25 mm
- Installazione con clips di montaggio (C). Su richiesta, con fori sul telaio (F)
Versioni
- GR: griglia di ripresa passo 25 mm, senza aletta parapioggia, senza rete posteriore
- GR..P: griglia di ripresa passo 25 mm, con aletta parapioggia senza rete posteriore
- GR....RE: griglia di ripresa passo 25 mm, con rete posteriore
- GR..P..RE: griglia di ripresa passo 25 mm, con aletta parapioggia, con rete posteriore
Accessori
- SC: serranda di taratura a contrasto in acciaio zincato. Vedi p. 301
- UTCC: controtelaio in acciaio zincato. Vedi p. 304
- PP30: plenum con stacco posteriore. Vedi p. 302
- PP40: plenum con stacco laterale. Vedi p. 302
Dimensioni
L+32
28 6
274
Esempio d’ordine
GR
A
P
C
-
L
H
A alluminio anodizzato
Modello
R RAL 9010
- senza aletta parapioggia
P con aletta parapioggia
C clips / F fori
- senza rete posteriore
RE con rete posteriore
L base
H altezza
H
+
3
2
3
1
H
-
3
0
3
1
L
x
H
L
-
1
6
x
H
-
1
6
2
5
2
5
