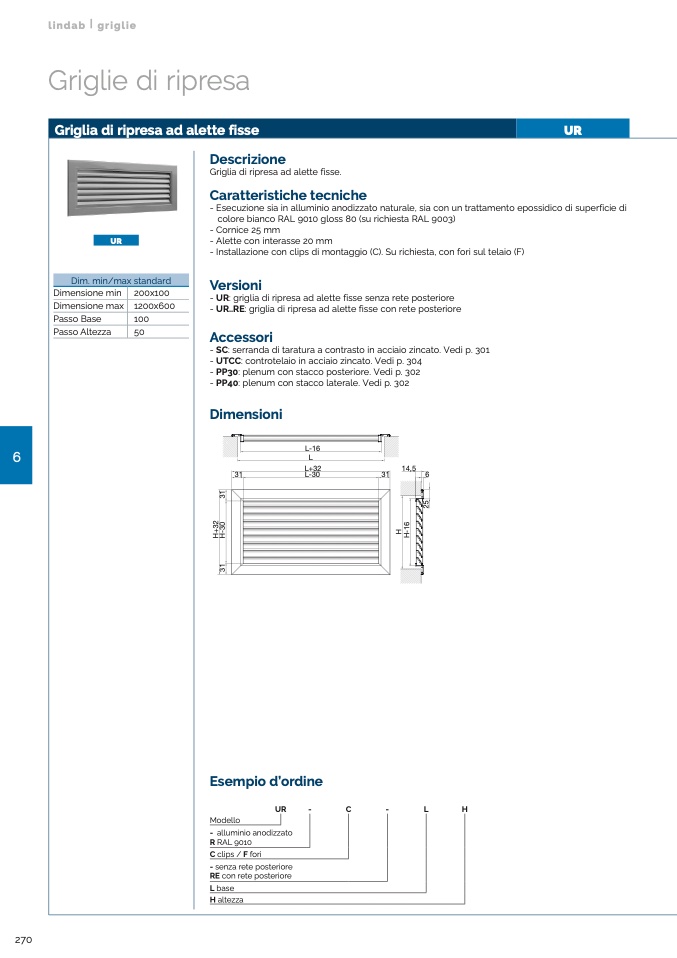

Griglia di ripresa ad alette fisse

UR

UR

Dim. min/max standard

Dimensione min

200x100

Dimensione max

1200x600

Passo Base

100

Passo Altezza

50

6

31

L-30

31

lindab | griglie

Griglie di ripresa

Descrizione

Griglia di ripresa ad alette fisse.

Caratteristiche tecniche

- Esecuzione sia in alluminio anodizzato naturale, sia con un trattamento epossidico di superficie di

colore bianco RAL 9010 gloss 80 (su richiesta RAL 9003)

- Cornice 25 mm

- Alette con interasse 20 mm

- Installazione con clips di montaggio (C). Su richiesta, con fori sul telaio (F)

Versioni

- UR: griglia di ripresa ad alette fisse senza rete posteriore

- UR..RE: griglia di ripresa ad alette fisse con rete posteriore

Accessori

- SC: serranda di taratura a contrasto in acciaio zincato. Vedi p. 301

- UTCC: controtelaio in acciaio zincato. Vedi p. 304

- PP30: plenum con stacco posteriore. Vedi p. 302

- PP40: plenum con stacco laterale. Vedi p. 302

Dimensioni

L-16

L

L+32

14,5

6

270

Esempio d’ordine

UR

-

C

-

L

H

- alluminio anodizzato

R RAL 9010

C clips / F fori

- senza rete posteriore

RE con rete posteriore

L base

H altezza

Modello

H

+

3

2

3

1

H

-

3

0

3

1

H

H

-

1

6

2

5
