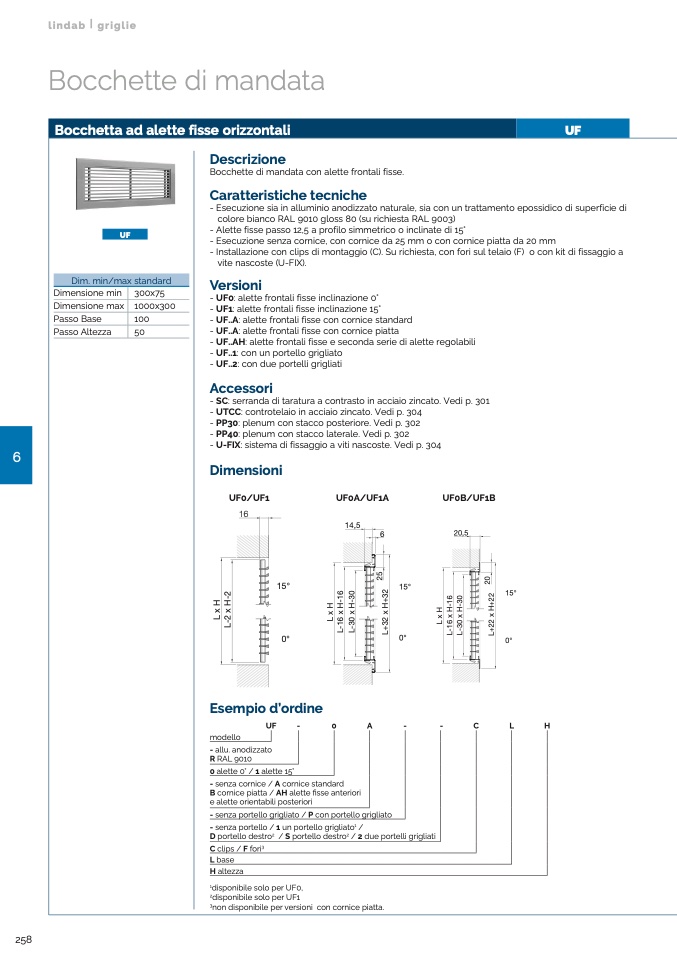

Bocchetta ad alette fisse orizzontali
UF
UF
Dim. min/max standard
Dimensione min
300x75
Dimensione max
1000x300
Passo Base
100
Passo Altezza
50
6
lindab | griglie
Bocchette di mandata
Descrizione
Bocchette di mandata con alette frontali fisse.
Caratteristiche tecniche
- Esecuzione sia in alluminio anodizzato naturale, sia con un trattamento epossidico di superficie di
colore bianco RAL 9010 gloss 80 (su richiesta RAL 9003)
- Alette fisse passo 12,5 a profilo simmetrico o inclinate di 15°
- Esecuzione senza cornice, con cornice da 25 mm o con cornice piatta da 20 mm
- Installazione con clips di montaggio (C). Su richiesta, con fori sul telaio (F) o con kit di fissaggio a
vite nascoste (U-FIX).
Versioni
- UF0: alette frontali fisse inclinazione 0°
- UF1: alette frontali fisse inclinazione 15°
- UF..A: alette frontali fisse con cornice standard
- UF..A: alette frontali fisse con cornice piatta
- UF..AH: alette frontali fisse e seconda serie di alette regolabili
- UF..1: con un portello grigliato
- UF..2: con due portelli grigliati
Accessori
- SC: serranda di taratura a contrasto in acciaio zincato. Vedi p. 301
- UTCC: controtelaio in acciaio zincato. Vedi p. 304
- PP30: plenum con stacco posteriore. Vedi p. 302
- PP40: plenum con stacco laterale. Vedi p. 302
- U-FIX: sistema di fissaggio a viti nascoste. Vedi p. 304
Dimensioni
UF0/UF1
UF0A/UF1A
14,5
6
0°
0°
0°
16
UF0B/UF1B
20,5
15°
15°
15°
Esempio d’ordine
UF
-
0
A
-
-
C
L
H
- allu. anodizzato
R RAL 9010
0 alette 0° / 1 alette 15°
- senza cornice / A cornice standard
B cornice piatta / AH alette fisse anteriori
e alette orientabili posteriori
- senza portello grigliato / P con portello grigliato
- senza portello / 1 un portello grigliato
1
/
D portello destro
2
/ S portello destro
2
/ 2 due portelli grigliati
C clips / F fori
3
L base
H altezza
1
disponibile solo per UF0,
2
disponibile solo per UF1
3
non disponibile per versioni con cornice piatta.
258
modello
L
x
H
L
-
2
x
H
-
2
L
x
H
L
-
1
6
x
H
-
1
6
L
-
3
0
x
H
-
3
0
L
+
3
2
x
H
+
3
2
2
5
L
x
H
L
-
1
6
x
H
-
1
6
L
-
3
0
x
H
-
3
0
L
+
2
2
x
H
+
2
2
2
0
