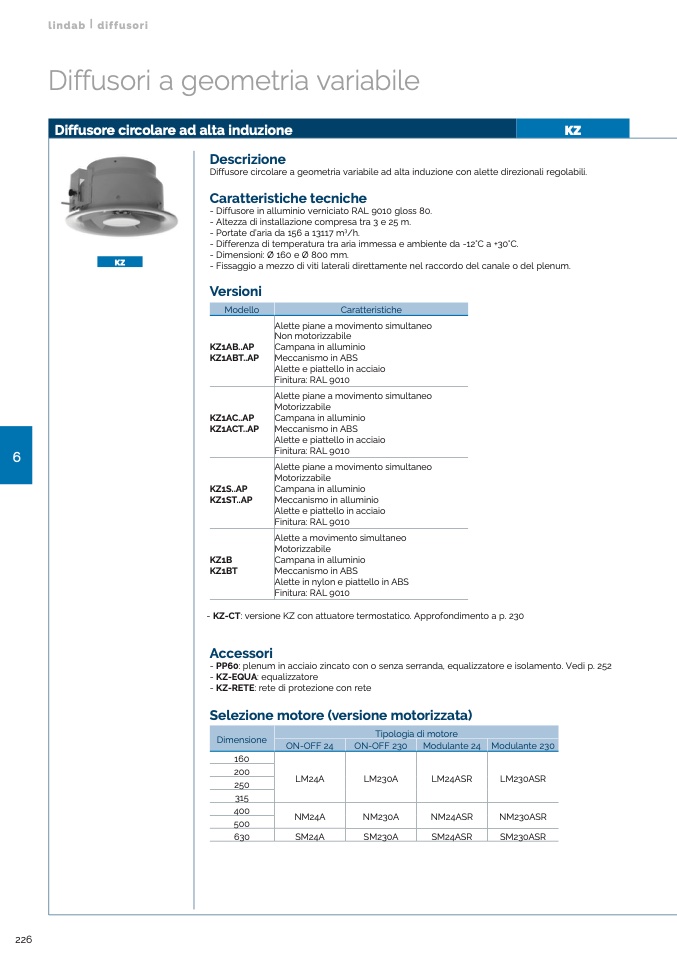

Diffusore circolare ad alta induzione

KZ

KZ

Descrizione

Diffusore circolare a geometria variabile ad alta induzione con alette direzionali regolabili.

Caratteristiche tecniche

- Diffusore in alluminio verniciato RAL 9010 gloss 80.

- Altezza di installazione compresa tra 3 e 25 m.

- Portate d’aria da 156 a 13117 m

3

/h.

- Differenza di temperatura tra aria immessa e ambiente da -12°C a +30°C.

- Dimensioni: Ø 160 e Ø 800 mm.

- Fissaggio a mezzo di viti laterali direttamente nel raccordo del canale o del plenum.

Versioni

KZ1AB..AP

KZ1ABT..AP

KZ1AC..AP

KZ1ACT..AP

KZ1S..AP

KZ1ST..AP

KZ1B

KZ1BT

Modello

Caratteristiche

6

Alette piane a movimento simultaneo

Non motorizzabile

Campana in alluminio

Meccanismo in ABS

Alette e piattello in acciaio

Finitura: RAL 9010

Alette piane a movimento simultaneo

Motorizzabile

Campana in alluminio

Meccanismo in ABS

Alette e piattello in acciaio

Finitura: RAL 9010

Alette piane a movimento simultaneo

Motorizzabile

Campana in alluminio

Meccanismo in alluminio

Alette e piattello in acciaio

Finitura: RAL 9010

Alette a movimento simultaneo

Motorizzabile

Campana in alluminio

Meccanismo in ABS

Alette in nylon e piattello in ABS

Finitura: RAL 9010

- KZ-CT: versione KZ con attuatore termostatico. Approfondimento a p. 230

Accessori

- PP60: plenum in acciaio zincato con o senza serranda, equalizzatore e isolamento. Vedi p. 252

- KZ-EQUA: equalizzatore

- KZ-RETE: rete di protezione con rete

Selezione motore (versione motorizzata)

160

200

250

315

400

500

630

SM230ASR

Dimensione

Tipologia di motore

ON-OFF 24

ON-OFF 230

Modulante 24

Modulante 230

LM24A

LM230A

LM24ASR

NM24A

NM230A

NM24ASR

SM24A

SM230A

SM24ASR

LM230ASR

NM230ASR

226

lindab | diffusori

Diffusori a geometria variabile
