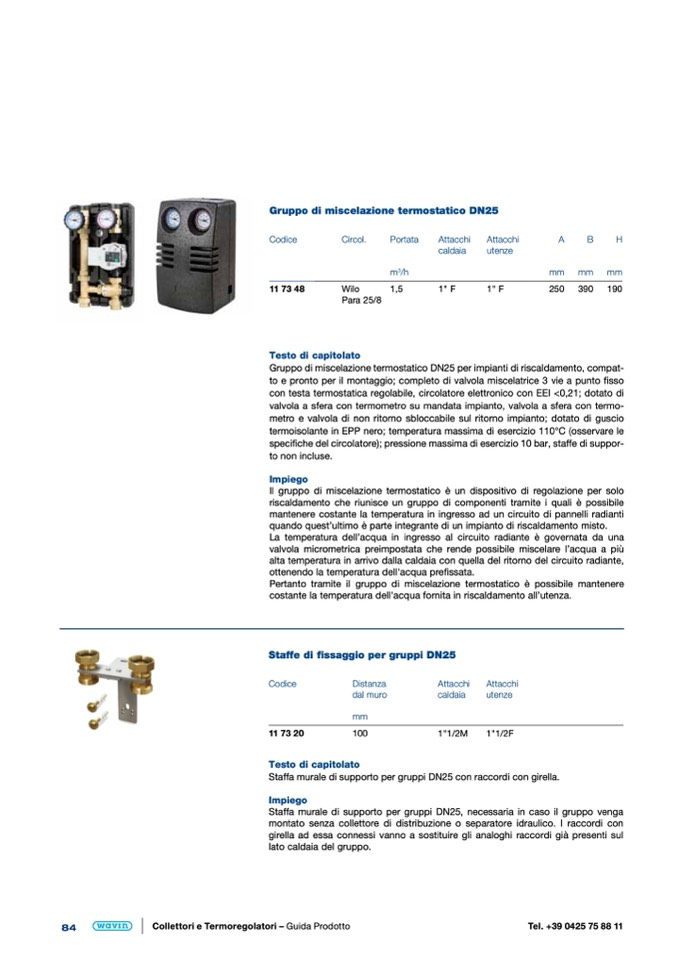

Gruppo di miscelazione termostatico DN25

Codice

Circol.

Portata

m

3

/h

11 73 48

Wilo

1,5

Para 25/8

Testo di capitolato

Attacchi

caldaia

1" F

Attacchi

utenze

1" F

A

B

H

mm mm mm

250

390

190

Gruppo di miscelazione termostatico DN25 per impianti di riscaldamento, compat-

to e pronto per il montaggio; completo di valvola miscelatrice 3 vie a punto fisso

con testa termostatica regolabile, circolatore elettronico con EEI <0,21; dotato di

valvola a sfera con termometro su mandata impianto, valvola a sfera con termo-

metro e valvola di non ritorno sbloccabile sul ritorno impianto; dotato di guscio

termoisolante in EPP nero; temperatura massima di esercizio 110°C (osservare le

specifiche del circolatore); pressione massima di esercizio 10 bar, staffe di suppor-

to non incluse.

Impiego

Il gruppo di miscelazione termostatico è un dispositivo di regolazione per solo

riscaldamento che riunisce un gruppo di componenti tramite i quali è possibile

mantenere costante la temperatura in ingresso ad un circuito di pannelli radianti

quando quest’ultimo è parte integrante di un impianto di riscaldamento misto.

La temperatura dell’acqua in ingresso al circuito radiante è governata da una

valvola micrometrica preimpostata che rende possibile miscelare l’acqua a più

alta temperatura in arrivo dalla caldaia con quella del ritorno del circuito radiante,

ottenendo la temperatura dell'acqua prefissata.

Pertanto tramite il gruppo di miscelazione termostatico è possibile mantenere

costante la temperatura dell'acqua fornita in riscaldamento all’utenza.

Staffe di fissaggio per gruppi DN25

Codice

Distanza

dal muro

mm

11 73 20

100

Testo di capitolato

Attacchi

caldaia

1"1/2M

Attacchi

utenze

1"1/2F

Staffa murale di supporto per gruppi DN25 con raccordi con girella.

Impiego

Staffa murale di supporto per gruppi DN25, necessaria in caso il gruppo venga

montato senza collettore di distribuzione o separatore idraulico. I raccordi con

girella ad essa connessi vanno a sostituire gli analoghi raccordi già presenti sul

lato caldaia del gruppo.

84

Collettori e Termoregolatori – Guida Prodotto

Tel. +39 0425 75 88 11
