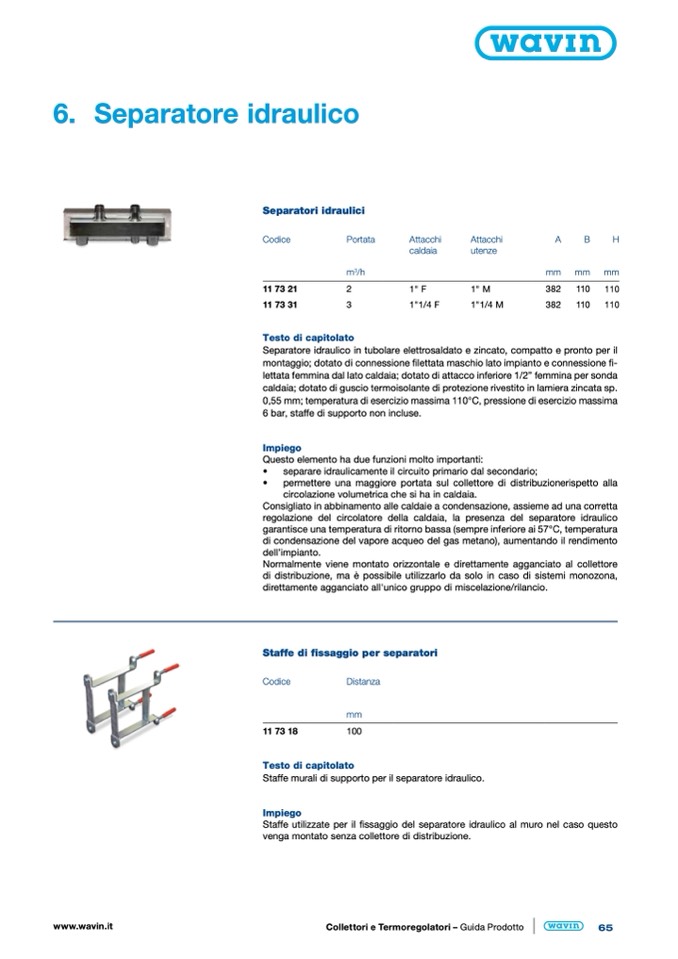

6. Separatore idraulico
Separatori idraulici
Codice
Portata
m
3
/h
11 73 21
2
11 73 31
3
Testo di capitolato
Attacchi
caldaia
1" F
1"1/4 F
Attacchi
utenze
1" M
1"1/4 M
A
B
H
mm mm mm
382
110
110
382
110
110
Separatore idraulico in tubolare elettrosaldato e zincato, compatto e pronto per il
montaggio; dotato di connessione filettata maschio lato impianto e connessione fi-
lettata femmina dal lato caldaia; dotato di attacco inferiore 1/2” femmina per sonda
caldaia; dotato di guscio termoisolante di protezione rivestito in lamiera zincata sp.
0,55 mm; temperatura di esercizio massima 110°C, pressione di esercizio massima
6 bar, staffe di supporto non incluse.
Impiego
Questo elemento ha due funzioni molto importanti:
•
separare idraulicamente il circuito primario dal secondario;
•
permettere una maggiore portata sul collettore di distribuzionerispetto alla
circolazione volumetrica che si ha in caldaia.
Consigliato in abbinamento alle caldaie a condensazione, assieme ad una corretta
regolazione del circolatore della caldaia, la presenza del separatore idraulico
garantisce una temperatura di ritorno bassa (sempre inferiore ai 57°C, temperatura
di condensazione del vapore acqueo del gas metano), aumentando il rendimento
dell’impianto.
Normalmente viene montato orizzontale e direttamente agganciato al collettore
di distribuzione, ma è possibile utilizzarlo da solo in caso di sistemi monozona,
direttamente agganciato all'unico gruppo di miscelazione/rilancio.
Staffe di fissaggio per separatori
Codice
Distanza
mm
11 73 18
100
Testo di capitolato
Staffe murali di supporto per il separatore idraulico.
Impiego
Staffe utilizzate per il fissaggio del separatore idraulico al muro nel caso questo
venga montato senza collettore di distribuzione.
