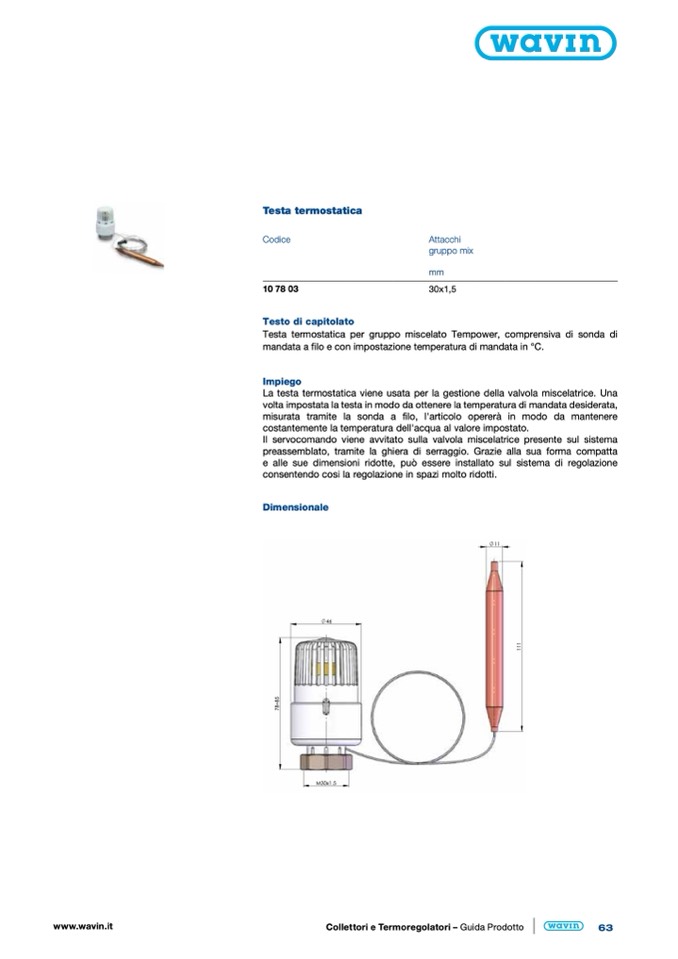

Testa termostatica

Codice

10 78 03

Testo di capitolato

Attacchi

gruppo mix

mm

30x1,5

Testa termostatica per gruppo miscelato Tempower, comprensiva di sonda di

mandata a filo e con impostazione temperatura di mandata in °C.

Impiego

La testa termostatica viene usata per la gestione della valvola miscelatrice. Una

volta impostata la testa in modo da ottenere la temperatura di mandata desiderata,

misurata tramite la sonda a filo, l'articolo opererà in modo da mantenere

costantemente la temperatura dell'acqua al valore impostato.

Il servocomando viene avvitato sulla valvola miscelatrice presente sul sistema

preassemblato, tramite la ghiera di serraggio. Grazie alla sua forma compatta

e alle sue dimensioni ridotte, può essere installato sul sistema di regolazione

consentendo cosi la regolazione in spazi molto ridotti.

Dimensionale

46

11

M30x1.5

www.wavin.it

Data

Toll.generali

Approvato

Descrizione

ISO 2768 mK

Scala

1:1

SPIGOLI SENZA BAVE

3.2

0

Rev.

M. Bondioli

27/04/09

M.Bondioli

LUXOR s.p.a.

27.04.2009 Emissionedisegno

Descrizione

TT 2351 TESTA TERMOSTAT. CON

SONDA PER RISCALD. A PAV.

Finitura

Disegnatore

Data

Collettori e Termoregolatori – Guida Prodotto

Materiale

Peso

84.0 gr

63

ABS

Disegno N°

Senza nostra autorizzazione scritta questo disegno non può essere riprodotto nè comunicato a terzi

Temperatura max

Pressione di esercizio

69011040
