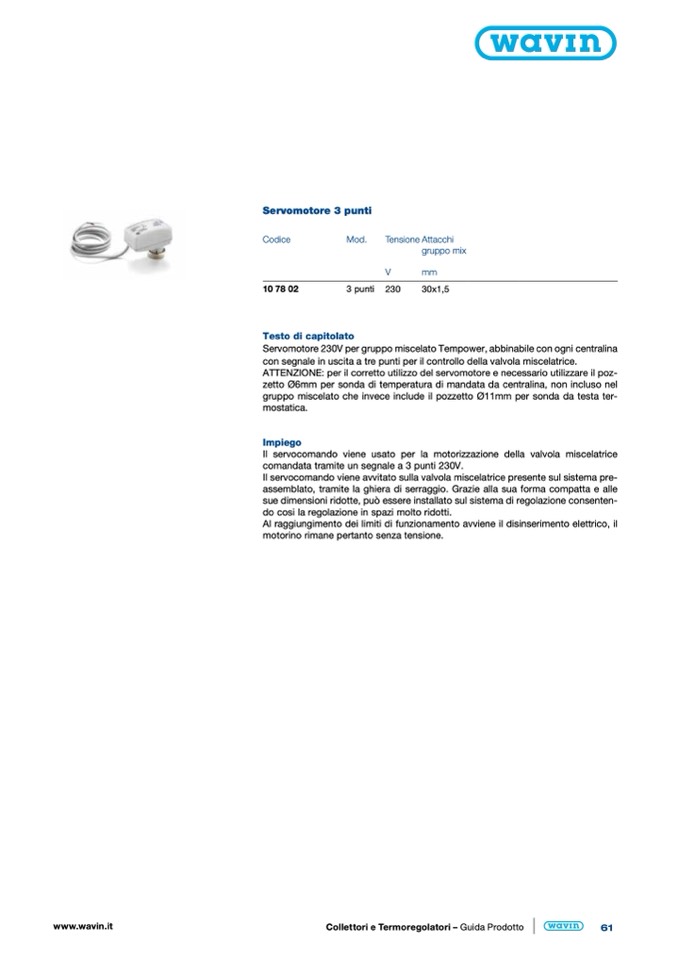

Servomotore 3 punti

Codice

Mod.

Tensione Attacchi

gruppo mix

V

mm

10 78 02

3 punti 230

30x1,5

Testo di capitolato

Servomotore 230V per gruppo miscelato Tempower, abbinabile con ogni centralina

con segnale in uscita a tre punti per il controllo della valvola miscelatrice.

ATTENZIONE: per il corretto utilizzo del servomotore e necessario utilizzare il poz-

zetto Ø6mm per sonda di temperatura di mandata da centralina, non incluso nel

gruppo miscelato che invece include il pozzetto Ø11mm per sonda da testa ter-

mostatica.

Impiego

Il servocomando viene usato per la motorizzazione della valvola miscelatrice

comandata tramite un segnale a 3 punti 230V.

Il servocomando viene avvitato sulla valvola miscelatrice presente sul sistema pre-

assemblato, tramite la ghiera di serraggio. Grazie alla sua forma compatta e alle

sue dimensioni ridotte, può essere installato sul sistema di regolazione consenten-

do cosi la regolazione in spazi molto ridotti.

Al raggiungimento dei limiti di funzionamento avviene il disinserimento elettrico, il

motorino rimane pertanto senza tensione.
