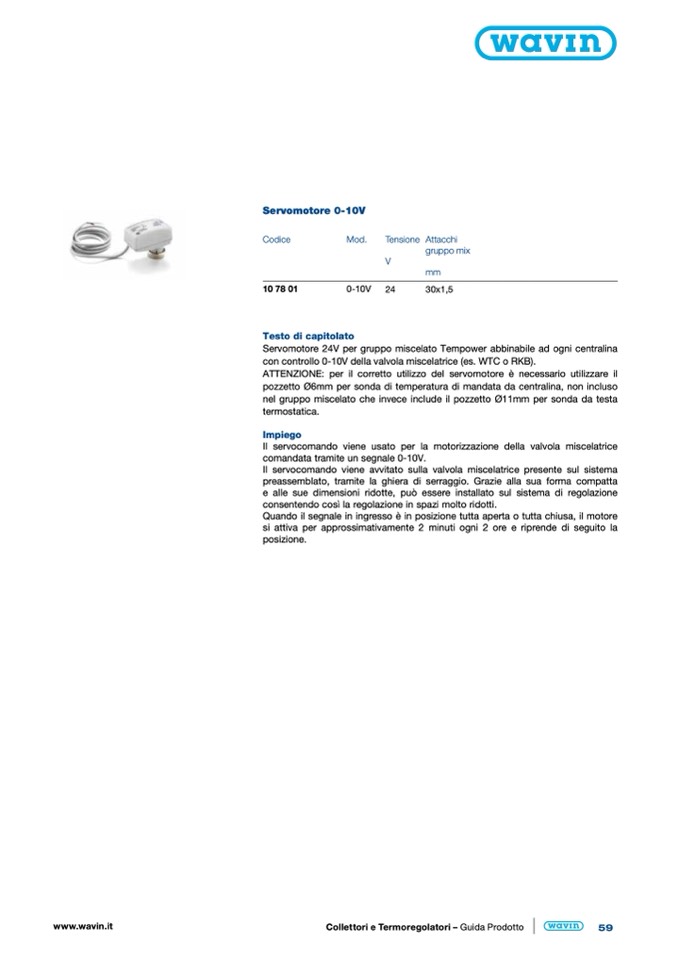

Servomotore 0-10V

Codice

Mod.

Tensione Attacchi

gruppo mix

V

mm

10 78 01

0-10V

24

30x1,5

Testo di capitolato

Servomotore 24V per gruppo miscelato Tempower abbinabile ad ogni centralina

con controllo 0-10V della valvola miscelatrice (es. WTC o RKB).

ATTENZIONE: per il corretto utilizzo del servomotore è necessario utilizzare il

pozzetto Ø6mm per sonda di temperatura di mandata da centralina, non incluso

nel gruppo miscelato che invece include il pozzetto Ø11mm per sonda da testa

termostatica.

Impiego

Il servocomando viene usato per la motorizzazione della valvola miscelatrice

comandata tramite un segnale 0-10V.

Il servocomando viene avvitato sulla valvola miscelatrice presente sul sistema

preassemblato, tramite la ghiera di serraggio. Grazie alla sua forma compatta

e alle sue dimensioni ridotte, può essere installato sul sistema di regolazione

consentendo così la regolazione in spazi molto ridotti.

Quando il segnale in ingresso è in posizione tutta aperta o tutta chiusa, il motore

si attiva per approssimativamente 2 minuti ogni 2 ore e riprende di seguito la

posizione.
