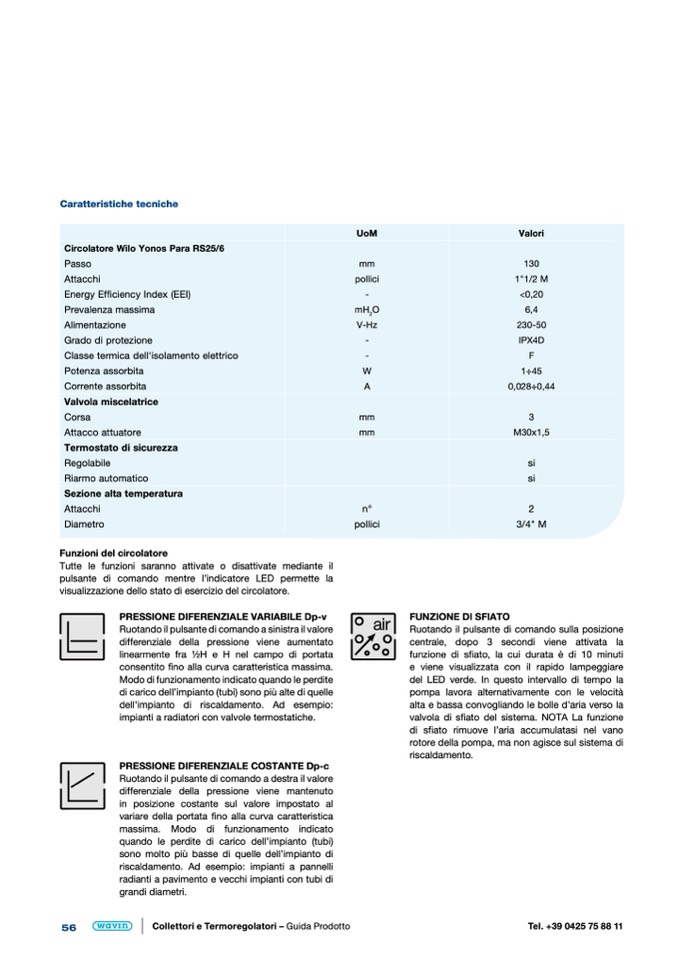

Caratteristiche tecniche

Circolatore Wilo Yonos Para RS25/6

UoM

Valori

130

1"1/2 M

<0,20

6,4

230-50

IPX4D

F

1÷45

0,028÷0,44

3

M30x1,5

si

si

2

3/4" M

Ruotando il pulsante di comando sulla posizione

centrale, dopo 3 secondi viene attivata la

funzione di sfiato, la cui durata è di 10 minuti

e viene visualizzata con il rapido lampeggiare

del LED verde. In questo intervallo di tempo la

pompa lavora alternativamente con le velocità

alta e bassa convogliando le bolle d’aria verso la

valvola di sfiato del sistema. NOTA La funzione

di sfiato rimuove l’aria accumulatasi nel vano

rotore della pompa, ma non agisce sul sistema di

riscaldamento.

Passo

mm

Attacchi

pollici

Energy Efficiency Index (EEI)

-

Prevalenza massima

mH

2

O

Alimentazione

V-Hz

Grado di protezione

-

Classe termica dell'isolamento elettrico

-

Potenza assorbita

W

Corrente assorbita

A

Valvola miscelatrice

Corsa

mm

Attacco attuatore

mm

Termostato di sicurezza

Regolabile

Riarmo automatico

Sezione alta temperatura

Attacchi

n°

Diametro

pollici

Funzioni del circolatore

Tutte le funzioni saranno attivate o disattivate mediante il

pulsante di comando mentre l’indicatore LED permette la

visualizzazione dello stato di esercizio del circolatore.

PRESSIONE DIFERENZIALE VARIABILE Dp-v

Ruotando il pulsante di comando a sinistra il valore

differenziale della pressione viene aumentato

linearmente fra 1⁄2H e H nel campo di portata

consentito fino alla curva caratteristica massima.

Modo di funzionamento indicato quando le perdite

di carico dell’impianto (tubi) sono più alte di quelle

dell’impianto di riscaldamento. Ad esempio:

impianti a radiatori con valvole termostatiche.

PRESSIONE DIFERENZIALE COSTANTE Dp-c

Ruotando il pulsante di comando a destra il valore

differenziale della pressione viene mantenuto

in posizione costante sul valore impostato al

variare della portata fino alla curva caratteristica

massima. Modo di funzionamento indicato

quando le perdite di carico dell’impianto (tubi)

sono molto più basse di quelle dell’impianto di

riscaldamento. Ad esempio: impianti a pannelli

radianti a pavimento e vecchi impianti con tubi di

grandi diametri.

FUNZIONE DI SFIATO

56

Collettori e Termoregolatori – Guida Prodotto

Tel. +39 0425 75 88 11
