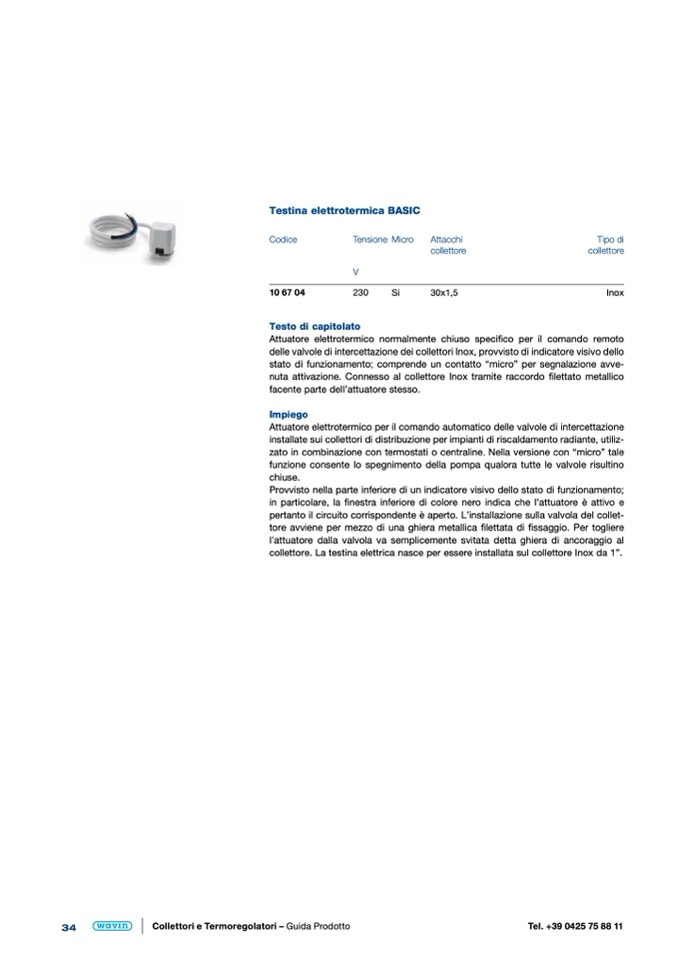

Testina elettrotermica BASIC

Codice

Tensione Micro

V

10 67 04

230

Si

Testo di capitolato

Attacchi

collettore

30x1,5

Tipo di

collettore

Inox

Attuatore elettrotermico normalmente chiuso specifico per il comando remoto

delle valvole di intercettazione dei collettori Inox, provvisto di indicatore visivo dello

stato di funzionamento; comprende un contatto “micro” per segnalazione avve-

nuta attivazione. Connesso al collettore Inox tramite raccordo filettato metallico

facente parte dell’attuatore stesso.

Impiego

Attuatore elettrotermico per il comando automatico delle valvole di intercettazione

installate sui collettori di distribuzione per impianti di riscaldamento radiante, utiliz-

zato in combinazione con termostati o centraline. Nella versione con “micro” tale

funzione consente lo spegnimento della pompa qualora tutte le valvole risultino

chiuse.

Provvisto nella parte inferiore di un indicatore visivo dello stato di funzionamento;

in particolare, la finestra inferiore di colore nero indica che l’attuatore è attivo e

pertanto il circuito corrispondente è aperto. L’installazione sulla valvola del collet-

tore avviene per mezzo di una ghiera metallica filettata di fissaggio. Per togliere

l’attuatore dalla valvola va semplicemente svitata detta ghiera di ancoraggio al

collettore. La testina elettrica nasce per essere installata sul collettore Inox da 1”.
