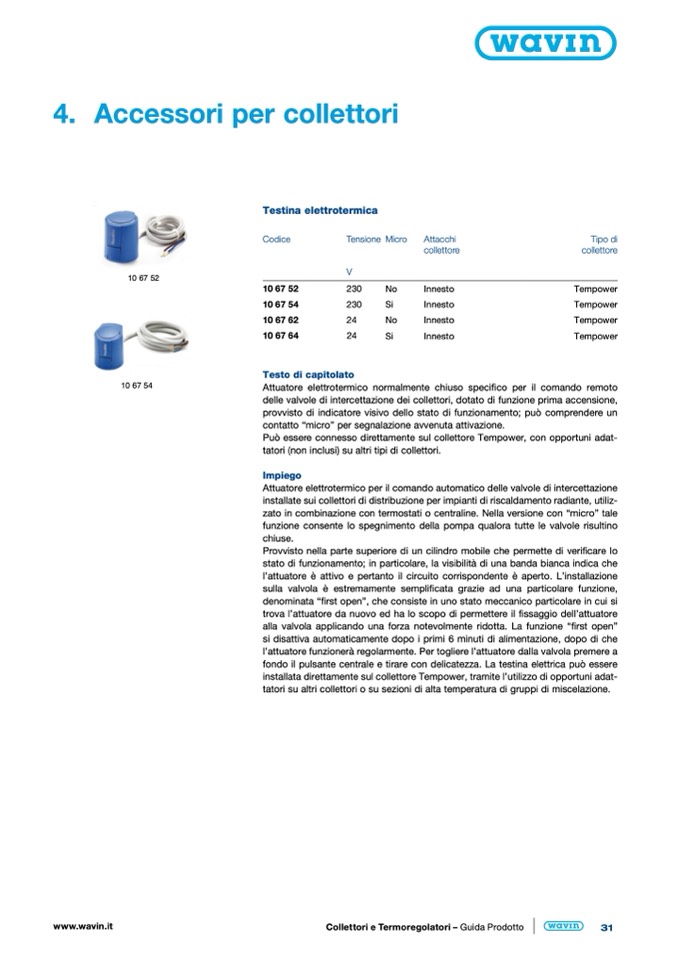

4. Accessori per collettori

10 67 52

10 67 54

Innesto

Tempower

Innesto

Tempower

Innesto

Tempower

Innesto

Tempower

Testina elettrotermica

Codice

10 67 52

10 67 54

10 67 62

10 67 64

Tensione Micro

V

230

No

230

Si

24

No

24

Si

Attacchi

collettore

Tipo di

collettore

www.wavin.it

Collettori e Termoregolatori – Guida Prodotto

31

Testo di capitolato

Attuatore elettrotermico normalmente chiuso specifico per il comando remoto

delle valvole di intercettazione dei collettori, dotato di funzione prima accensione,

provvisto di indicatore visivo dello stato di funzionamento; può comprendere un

contatto “micro” per segnalazione avvenuta attivazione.

Può essere connesso direttamente sul collettore Tempower, con opportuni adat-

tatori (non inclusi) su altri tipi di collettori.

Impiego

Attuatore elettrotermico per il comando automatico delle valvole di intercettazione

installate sui collettori di distribuzione per impianti di riscaldamento radiante, utiliz-

zato in combinazione con termostati o centraline. Nella versione con “micro” tale

funzione consente lo spegnimento della pompa qualora tutte le valvole risultino

chiuse.

Provvisto nella parte superiore di un cilindro mobile che permette di verificare lo

stato di funzionamento; in particolare, la visibilità di una banda bianca indica che

l’attuatore è attivo e pertanto il circuito corrispondente è aperto. L’installazione

sulla valvola è estremamente semplificata grazie ad una particolare funzione,

denominata “first open”, che consiste in uno stato meccanico particolare in cui si

trova l’attuatore da nuovo ed ha lo scopo di permettere il fissaggio dell’attuatore

alla valvola applicando una forza notevolmente ridotta. La funzione “

first open”

si disattiva automaticamente dopo i primi 6 minuti di alimentazione, dopo di che

l’attuatore funzionerà regolarmente. Per togliere l’attuatore dalla valvola premere a

fondo il pulsante centrale e tirare con delicatezza. La testina elettrica pu

ò essere

installata direttamente sul collettore Tempower, tramite l’utilizzo di opportuni adat-

tatori su altri collettori o su sezioni di alta temperatura di gruppi di miscelazione.
