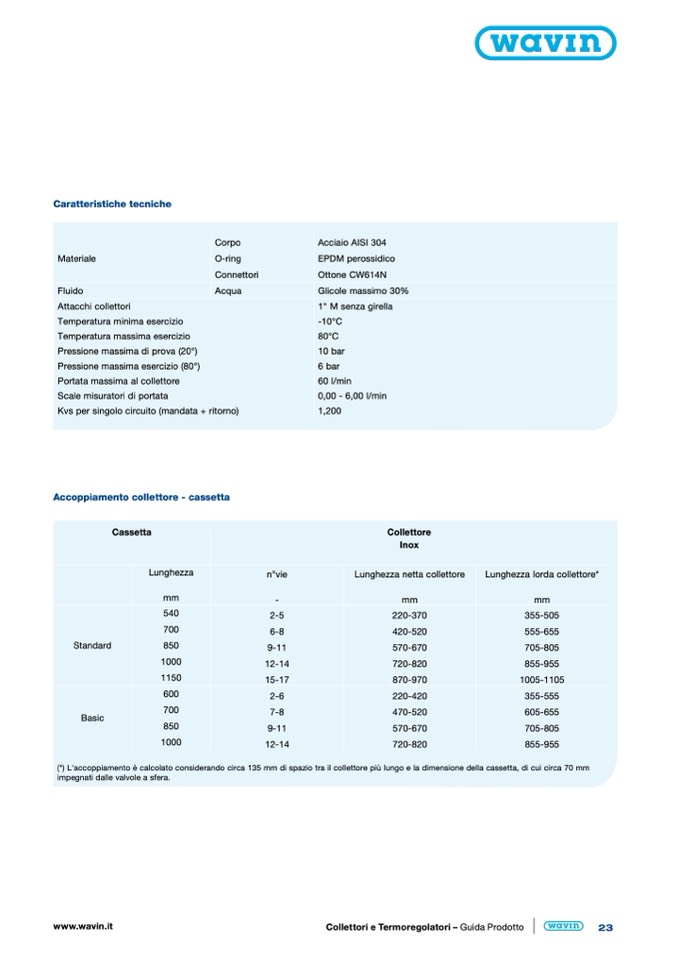

Caratteristiche tecniche

Materiale

Fluido

Attacchi collettori

Temperatura minima esercizio

Temperatura massima esercizio

Pressione massima di prova (20°)

Pressione massima esercizio (80°)

Portata massima al collettore

Scale misuratori di portata

Kvs per singolo circuito (mandata + ritorno)

Accoppiamento collettore - cassetta

Cassetta

Acciaio AISI 304

EPDM perossidico

Ottone CW614N

1" M senza girella

-10°C

80°C

10 bar

Corpo

O-ring

Connettori

Acqua

Glicole massimo 30%

6 bar

60 l/min

0,00 - 6,00 l/min

1,200

Lunghezza

mm

n°vie

-

Lunghezza netta collettore

mm

540

700

850

1000

1150

2-5

6-8

9-11

12-14

15-17

220-370

420-520

570-670

720-820

870-970

Standard

Basic

600

700

850

1000

2-6

7-8

9-11

12-14

Collettore

Inox

220-420

470-520

570-670

720-820

Lunghezza lorda collettore*

mm

355-505

555-655

705-805

855-955

1005-1105

355-555

605-655

705-805

855-955

(*) L'accoppiamento è calcolato considerando circa 135 mm di spazio tra il collettore più lungo e la dimensione della cassetta, di cui circa 70 mm

impegnati dalle valvole a sfera.
