R
H
M
Codice
12 67 02
12 67 03
12 67 04
12 67 05
12 67 06
12 67 07
12 67 08
12 67 09
12 67 10
12 67 11
126712
N° vie
Portata
l/min
2
6
3
6
4
6
5
6
6
6
7
6
8
6
9
6
10
6
11
6
12
6
Attacchi
utenze
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
Attacchi
A
B
H
caldaia
A

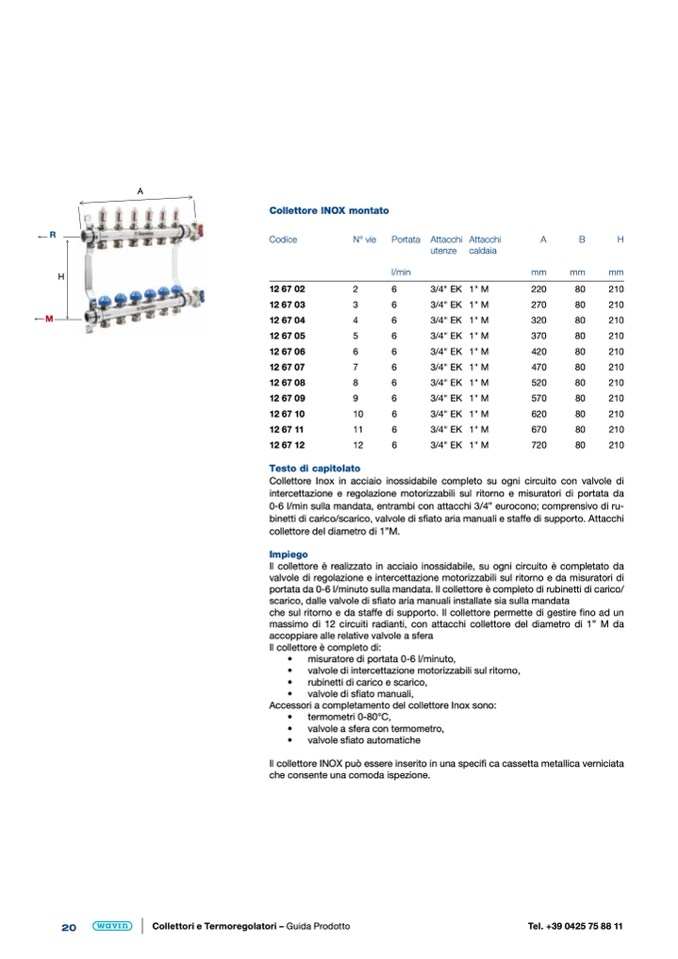

Collettore INOX montato
1" M
1" M
1" M
1" M
1" M
1" M
1" M
1" M
1" M
1" M
1" M
mm
mm
mm
220
80
210
270
80
210
320
80
210
370
80
210
420
80
210
470
80
210
520
80
210
570
80
210
620
80
210
670
80
210
720
80
210
Testo di capitolato
Collettore Inox in acciaio inossidabile completo su ogni circuito con valvole di
intercettazione e regolazione motorizzabili sul ritorno e misuratori di portata da
0-6 l/min sulla mandata, entrambi con attacchi 3/4” eurocono; comprensivo di ru-
binetti di carico/scarico, valvole di sfiato aria manuali e staffe di supporto. Attacchi
collettore del diametro di 1”M.
Impiego
Il collettore è realizzato in acciaio inossidabile, su ogni circuito è completato da
valvole di regolazione e intercettazione motorizzabili sul ritorno e da misuratori di
portata da 0-6 l/minuto sulla mandata. Il collettore è completo di rubinetti di carico/
scarico, dalle valvole di sfiato aria manuali installate sia sulla mandata
che sul ritorno e da staffe di supporto. Il collettore permette di gestire fino ad un
massimo di 12 circuiti radianti, con attacchi collettore del diametro di 1” M da
accoppiare alle relative valvole a sfera
Il collettore è completo di:
•
misuratore di portata 0-6 l/minuto,
•
valvole di intercettazione motorizzabili sul ritorno,
•
rubinetti di carico e scarico,
•
valvole di sfiato manuali,
Accessori a completamento del collettore Inox sono:
•
termometri 0-80°C,
•
valvole a sfera con termometro,
•
valvole sfiato automatiche
Il collettore INOX può essere inserito in una specifi ca cassetta metallica verniciata
che consente una comoda ispezione.
20
