CALIFORNIA

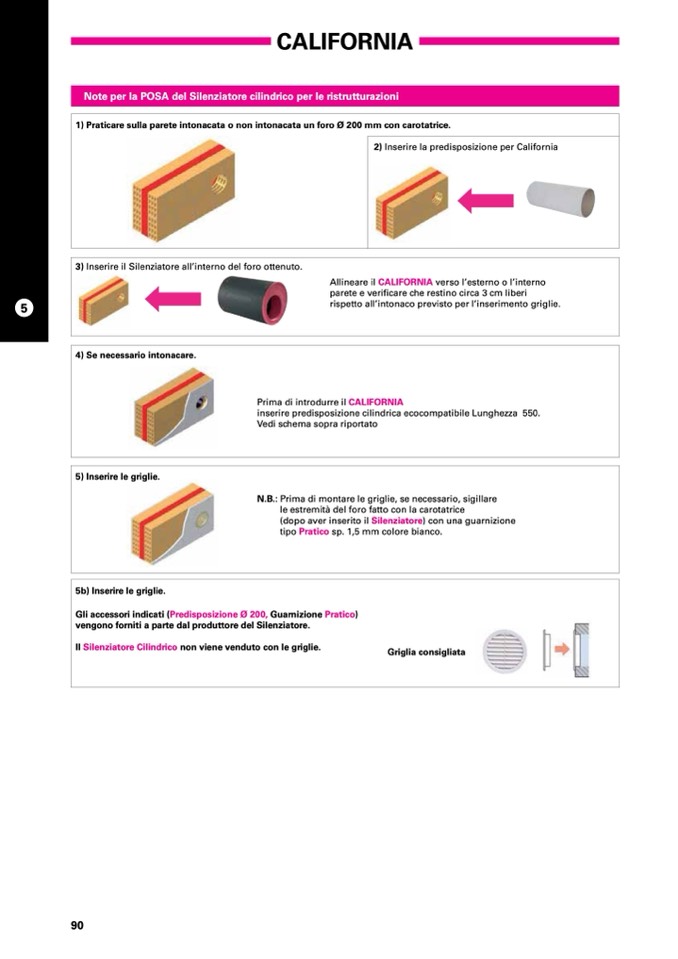

Note per la POSA del Silenziatore cilindrico per le ristrutturazioni

1) Praticare sulla parete intonacata o non intonacata un foro Ø 200 mm con carotatrice.

2) Inserire la predisposizione per California

3) Inserire il Silenziatore all’interno del foro ottenuto.

allineare il CALIFORNIA verso l’esterno o l’interno

parete e verificare che restino circa 3 cm liberi

rispetto all’intonaco previsto per l’inserimento griglie.

4) Se necessario intonacare.

Prima di introdurre il CALIFORNIA

inserire predisposizione cilindrica ecocompatibile Lunghezza 550.

Vedi schema sopra riportato

Silenziatore

5) Inserire le griglie.

N.B.: Prima di montare le griglie, se necessario, sigillare

le estremità del foro fatto con la carotatrice

(dopo aver inserito il Silenziatore) con una guarnizione

tipo Pratico sp. 1,5 mm colore bianco.

5b) Inserire le griglie.

Gli accessori indicati (Predisposizione Ø 200, Guarnizione Pratico)

vengono forniti a parte dal produttore del Silenziatore.

Il Silenziatore Cilindrico non viene venduto con le griglie.

Griglia consigliata
