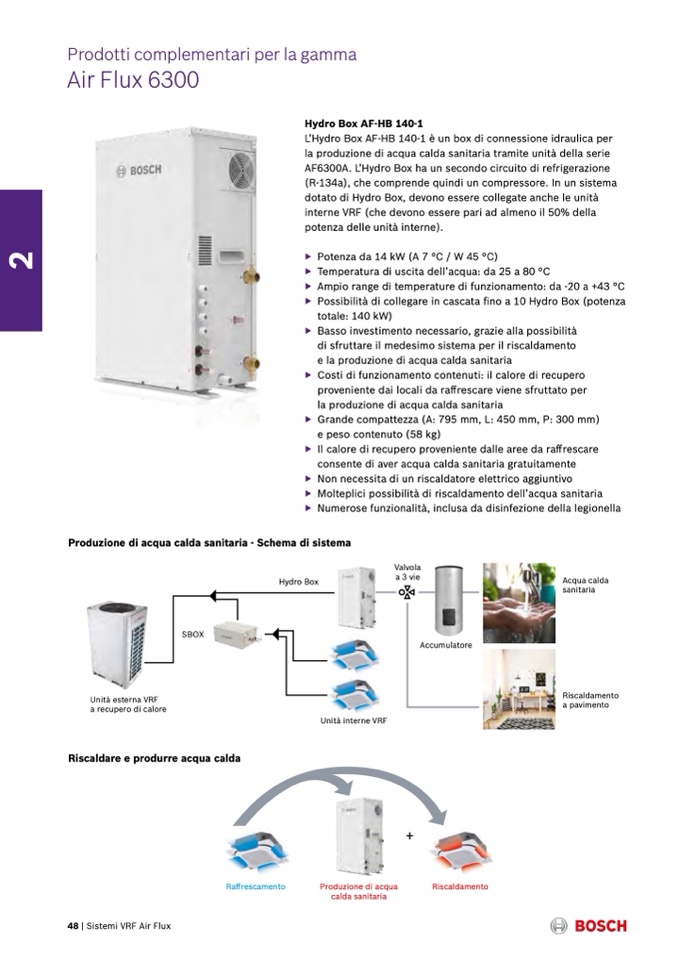

Prodotti complementari per la gamma

Air Flux 6300

Hydro Box AF-HB 140-1

L’Hydro Box AF-HB 140-1 è un box di connessione idraulica per

la produzione di acqua calda sanitaria tramite unità della serie

AF6300A. L’Hydro Box ha un secondo circuito di refrigerazione

(R-134a), che comprende quindi un compressore. In un sistema

dotato di Hydro Box, devono essere collegate anche le unità

interne VRF (che devono essere pari ad almeno il 50% della

potenza delle unità interne).

▶ Potenza da 14 kW (A 7 °C / W 45 °C)

▶ Temperatura di uscita dell’acqua: da 25 a 80 °C

▶ Ampio range di temperature di funzionamento: da -20 a +43 °C

▶ Possibilità di collegare in cascata fino a 10 Hydro Box (potenza

totale: 140 kW)

▶ Basso investimento necessario, grazie alla possibilità

di sfruttare il medesimo sistema per il riscaldamento

e la produzione di acqua calda sanitaria

▶ Costi di funzionamento contenuti: il calore di recupero

proveniente dai locali da raffrescare viene sfruttato per

la produzione di acqua calda sanitaria

▶ Grande compattezza (A: 795 mm, L: 450 mm, P: 300 mm)

e peso contenuto (58 kg)

▶ Il calore di recupero proveniente dalle aree da raffrescare

consente di aver acqua calda sanitaria gratuitamente

▶ Non necessita di un riscaldatore elettrico aggiuntivo

▶ Molteplici possibilità di riscaldamento dell’acqua sanitaria

▶ Numerose funzionalità, inclusa da disinfezione della legionella

2

Produzione di acqua calda sanitaria - Schema di sistema

SBOX

Riscaldare e produrre acqua calda

Unità esterna VRF

a recupero di calore

48 | Sistemi VRF Air Flux

Raffrescamento

Produzione di acqua

calda sanitaria

Riscaldamento

Hydro Box

Valvola

a 3 vie

Accumulatore

Acqua calda

sanitaria

Riscaldamento

a pavimento

Unità interne VRF

+
