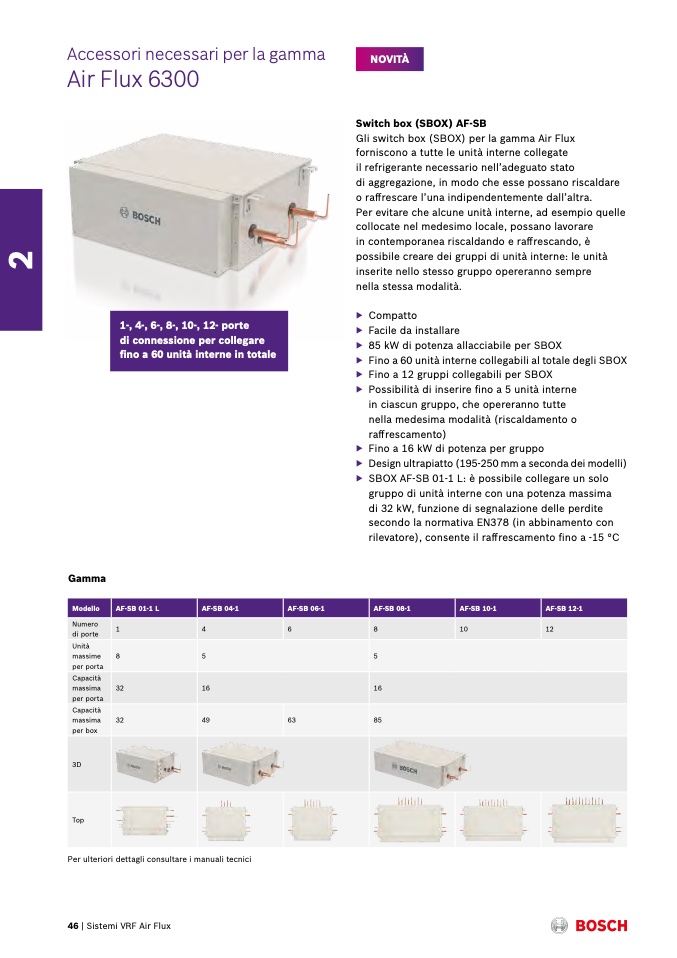

Accessori necessari per la gamma
Air Flux 6300
NOVITÀ
Switch box (SBOX) AF-SB
Gli switch box (SBOX) per la gamma Air Flux
forniscono a tutte le unità interne collegate
il refrigerante necessario nell’adeguato stato
di aggregazione, in modo che esse possano riscaldare
o raffrescare l’una indipendentemente dall’altra.
Per evitare che alcune unità interne, ad esempio quelle
collocate nel medesimo locale, possano lavorare
in contemporanea riscaldando e raffrescando, è
possibile creare dei gruppi di unità interne: le unità
inserite nello stesso gruppo opereranno sempre
nella stessa modalità.
2
Gamma
Modello
Numero
di porte
Unità
massime
per porta
Capacità
massima
per porta
Capacità
massima
per box
3D
Top
AF-SB 01-1 L
AF-SB 04-1
AF-SB 06-1
1-, 4-, 6-, 8-, 10-, 12- porte
di connessione per collegare
fino a 60 unità interne in totale
▶
▶
▶
▶
▶
▶
▶
▶
▶
Compatto
Facile da installare
85 kW di potenza allacciabile per SBOX
Fino a 60 unità interne collegabili al totale degli SBOX
Fino a 12 gruppi collegabili per SBOX
Possibilità di inserire fino a 5 unità interne
in ciascun gruppo, che opereranno tutte
nella medesima modalità (riscaldamento o
raffrescamento)
Fino a 16 kW di potenza per gruppo
Designultrapiatto(195-250mmasecondadeimodelli)
SBOX AF-SB 01-1 L: è possibile collegare un solo
gruppo di unità interne con una potenza massima
di 32 kW, funzione di segnalazione delle perdite
secondo la normativa EN378 (in abbinamento con
rilevatore), consente il raffrescamento fino a -15 °C
AF-SB 08-1
AF-SB 10-1
AF-SB 12-1
8
10
12
5
16
85
1
8
5
32
16
32
49
Per ulteriori dettagli consultare i manuali tecnici
46 | Sistemi VRF Air Flux
4
6
63
