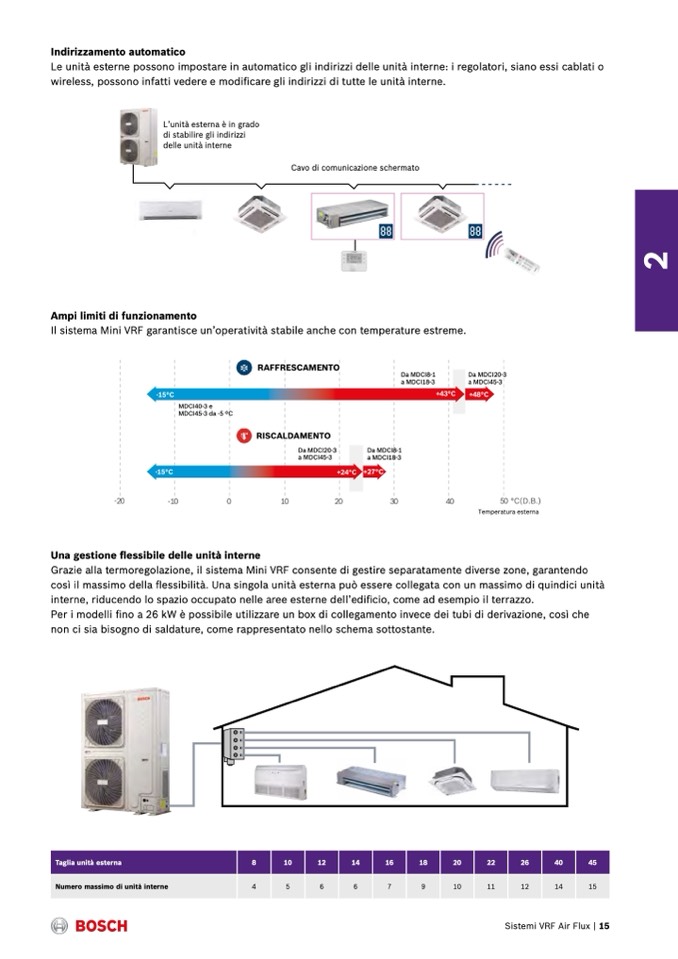

Indirizzamento automatico
Le unità esterne possono impostare in automatico gli indirizzi delle unità interne: i regolatori, siano essi cablati o
wireless, possono infatti vedere e modificare gli indirizzi di tutte le unit
à interne.
L’unità esterna è in grado
di stabilire gli indirizzi
delle unità interne
Ampi limiti di funzionamento
Cavo di comunicazione schermato
2
Il sistema Mini VRF garantisce un’operatività stabile anche con temperature estreme.
-20
-10
0
10
Una gestione flessibile delle unità interne
Da MDCI20-3
a MDCI45-3
20
MDCI40-3 e
MDCI45-3 da -5 oC
RAFFRESCAMENTO
RISCALDAMENTO
Da MDCI8-1
a MDCI18-3
Da MDCI8-1
a MDCI18-3
30
40
Da MDCI20-3
a MDCI45-3
50 °C(D.B.)
Temperatura esterna
Grazie alla termoregolazione, il sistema Mini VRF consente di gestire separatamente diverse zone, garantendo
così il massimo della flessibilità. Una singola unità esterna può essere collegata con un massimo di quindici unità
interne, riducendo lo spazio occupato nelle aree esterne dell’edificio, come ad esempio il terrazzo.
Per i modelli fino a 26 kW è possibile utilizzare un box di collegamento invece dei tubi di derivazione, così che
non ci sia bisogno di saldature, come rappresentato nello schema sottostante.
Taglia unità esterna
8
10
12
14
16
18
20
22
26
40
45
Numero massimo di unità interne
4
5
6
6
7
9
10
11
12
14
15
Sistemi VRF Air Flux | 15
