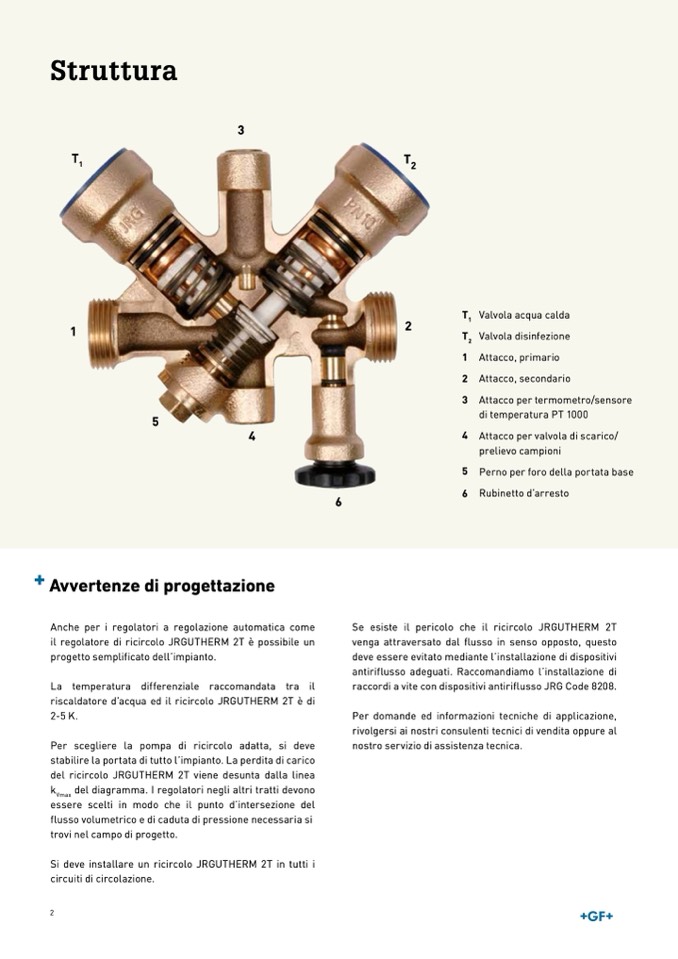

Struttura
T
1
T
2
1
2
T
1
Valvola acqua calda
T
2
Valvola disinfezione
1 Attacco, primario
2 Attacco, secondario
3 Attacco per termometro/sensore
di temperatura PT 1000
4 Attacco per valvola di scarico/
prelievo campioni
5 Perno per foro della portata base
6 Rubinetto d’arresto
5
4
3
6
Avvertenze di progettazione
Anche per i regolatori a regolazione automatica come
il regolatore di ricircolo JRGUTHERM 2T è possibile un
progetto semplificato dell’impianto.
La temperatura differenziale raccomandata tra il
riscaldatore d’acqua ed il ricircolo JRGUTHERM 2T è di
2-5 K.
Per scegliere la pompa di ricircolo adatta, si deve
stabilire la portata di tutto l’impianto. La perdita di carico
del ricircolo JRGUTHERM 2T viene desunta dalla linea
k
Vmax
del diagramma. I regolatori negli altri tratti devono
essere scelti in modo che il punto d’intersezione del
flusso volumetrico e di caduta di pressione necessaria si
trovi nel campo di progetto.
Si deve installare un ricircolo JRGUTHERM 2T in tutti i
circuiti di circolazione.
Se esiste il pericolo che il ricircolo JRGUTHERM 2T
venga attraversato dal flusso in senso opposto, questo
deve essere evitato mediante l’installazione di dispositivi
antiriflusso adeguati. Raccomandiamo l’installazione di
raccordi a vite con dispositivi antiriflusso JRG Code 8208.
Per domande ed informazioni tecniche di applicazione,
rivolgersi ai nostri consulenti tecnici di vendita oppure al
nostro servizio di assistenza tecnica.
