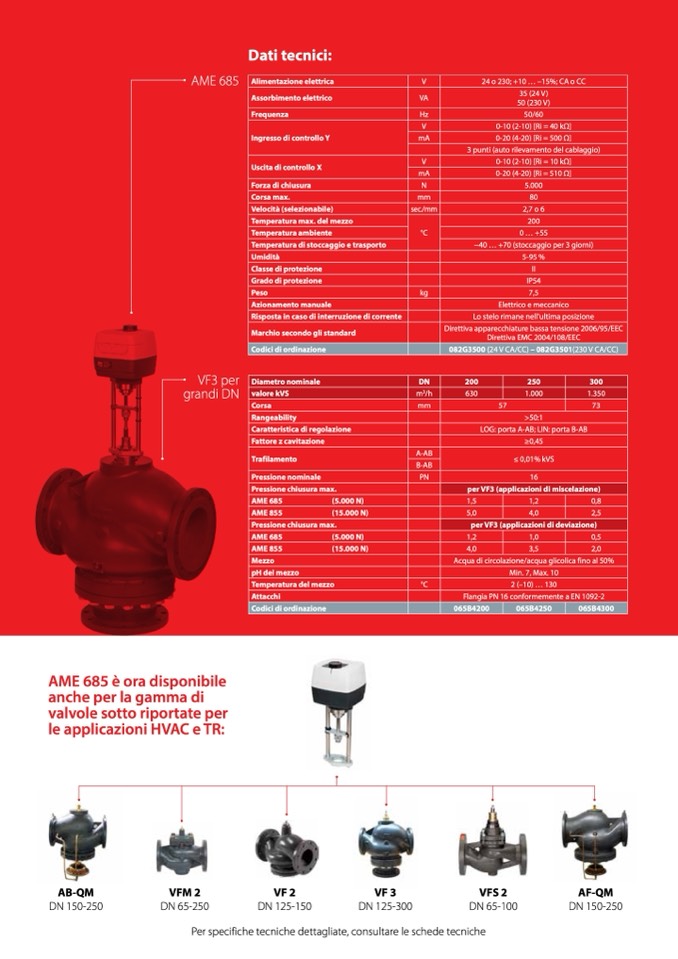

Dati tecnici:
AME 685
Alimentazione elettrica
V 24 o 230; +10 ... –15%; CA o CC
Assorbimento elettrico VA
35 (24 V)
50 (230 V)
Frequenza
Hz 50/60
Ingresso di controllo Y
V 0-10 (2-10) [Ri = 40 kΩ]
mA 0-20 (4-20) [Ri = 500 Ω]
3 punti (auto rilevamento del cablaggio)
Uscita di controllo X
V 0-10 (2-10) [Ri = 10 kΩ]
mA 0-20 (4-20) [Ri = 510 Ω]
Forza di chiusura N 5.000
Corsa max.
mm 80
Velocità (selezionabile)
sec./mm 2,7 o 6
Temperatura max. del mezzo
°C
200
Temperatura ambiente 0 ... +55
Temperatura di stoccaggio e trasporto −40 ... +70 (stoccaggio per 3 giorni)
Umidità 5-95 %
Classe di protezione II
Grado di protezione IP54
Peso
kg 7,5
Azionamento manuale Elettrico e meccanico
Risposta in caso di interruzione di corrente Lo stelo rimane nell'ultima posizione
Marchio secondo gli standard
Direttiva apparecchiature bassa tensione 2006/95/EEC
Direttiva EMC 2004/108/EEC
Codici di ordinazione 082G3500 (24 V CA/CC) – 082G3501(230 V CA/CC)
VF3 per
grandi DN
Diametro nominale
DN
200
250
300
valore kVS
m
3
/h
630
1.000
1.350
Corsa
mm
57
73
Rangeability >50:1
Caratteristica di regolazione LOG: porta A-AB; LIN: porta B-AB
Fattore z cavitazione ≥0,45
Trafilamento
A-AB
≤ 0,01% kVS
B-AB
Pressione nominale
PN 16
Pressione chiusura max. per VF3 (applicazioni di miscelazione)
AME 685
(5.000 N)
1,5
1,2
0,8
AME 855
(15.000 N)
5,0
4,0
2,5
Pressione chiusura max. per VF3 (applicazioni di deviazione)
AME 685
(5.000 N)
1,2
1,0
0,5
AME 855
(15.000 N)
4,0
3,5
2,0
Mezzo Acqua di circolazione/acqua glicolica fino al 50%
pH del mezzo Min. 7, Max. 10
Temperatura del mezzo
°C 2 (–10) ... 130
Attacchi Flangia PN 16 conformemente a EN 1092-2
Codici di ordinazione
065B4200 065B4250
065B4300
AME 685 è ora disponibile
anche per la gamma di
valvole sotto riportate per
le applicazioni HVAC e TR:
AB-QM
VFM 2
DN 150-250
DN 65-250
Per specifiche tecniche dettagliate, consultare le schede tecniche
VF 2
VF 3
VFS 2
AF-QM
DN 125-150
DN 125-300
DN 65-100
DN 150-250
