DISTANZIALE
O-RING
CORPO IN
OTTONE
BUSSOLA

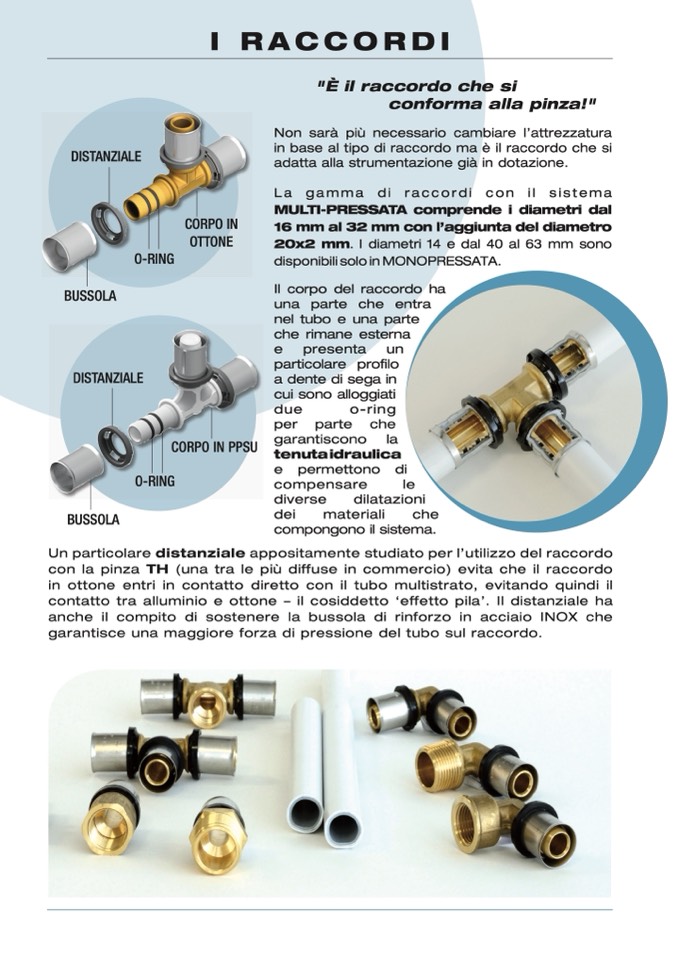

i raCCordi
"È il raccordo che si
conforma alla pinza!"
Non sarà più necessario cambiare l’attrezzatura
in base al tipo di raccordo ma è il raccordo che si
adatta alla strumentazione già in dotazione.
La gamma di raccordi con il sistema
MULTI-PRESSATA comprende i diametri dal
16 mm al 32 mm con l’aggiunta del diametro
20x2 mm. I diametri 14 e dal 40 al 63 mm sono
disponibili solo in MONOPRESSATA.
Il corpo del raccordo ha
una parte che entra
nel tubo e una parte
che rimane esterna
e
presenta
un
particolare profilo
a dente di sega in
cui sono alloggiati
due
o-ring
per parte che
garantiscono
la
tenuta idraulica
e permettono di
compensare
le
diverse
dilatazioni
dei
materiali
che
compongono il sistema.
DISTANZIALE
CORPO IN PPSU
O-RING
BUSSOLA
Un particolare distanziale appositamente studiato per l’utilizzo del raccordo
con la pinza TH (una tra le più diffuse in commercio) evita che il raccordo
in ottone entri in contatto diretto con il tubo multistrato, evitando quindi il
contatto tra alluminio e ottone – il cosiddetto ‘effetto pila’. Il distanziale ha
anche il compito di sostenere la bussola di rinforzo in acciaio INOX che
garantisce una maggiore forza di pressione del tubo sul raccordo.
