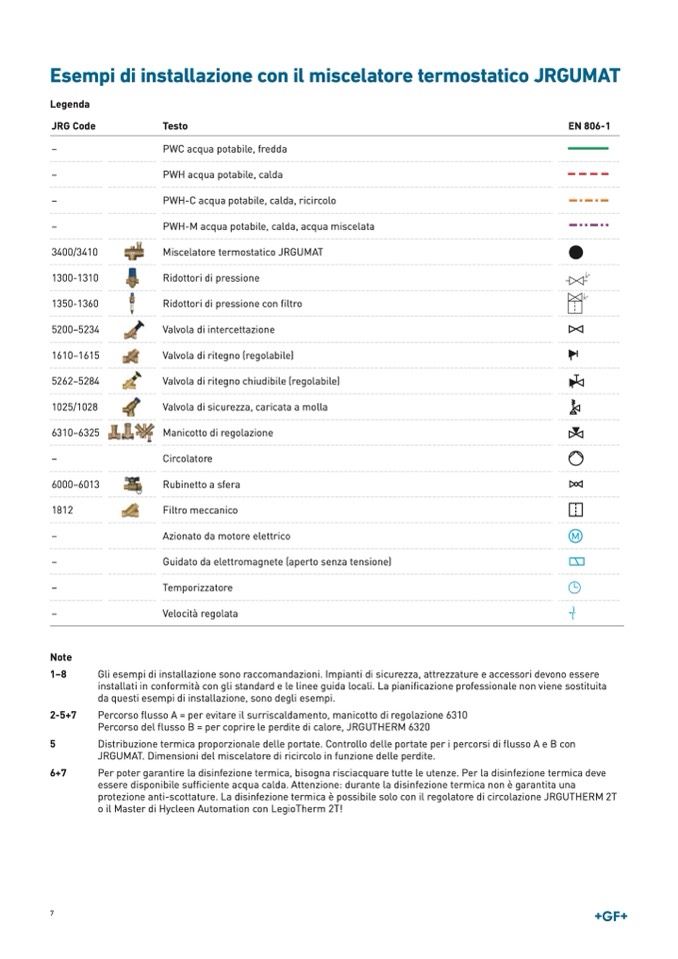

Esempi di installazione con il miscelatore termostatico JRGUMAT

Legenda

JRG Code

3400/3410

1300-1310

1350-1360

5200–5234

1610–1615

5262–5284

1025/1028

6310–6325

6000–6013

1812

Testo

PWC acqua potabile, fredda

EN 806-1

PWH acqua potabile, calda

PWH-C acqua potabile, calda, ricircolo

PWH-M acqua potabile, calda, acqua miscelata

Miscelatore termostatico JRGUMAT

Ridottori di pressione

Ridottori di pressione con filtro

Valvola di intercettazione

Valvola di ritegno (regolabile)

Valvola di ritegno chiudibile (regolabile)

Valvola di sicurezza, caricata a molla

Manicotto di regolazione

Circolatore

Rubinetto a sfera

Filtro meccanico

Azionato da motore elettrico

Guidato da elettromagnete (aperto senza tensione)

Temporizzatore

Velocità regolata

M

Note

Legenda / Attenzione alle note!

1–8

Gli esempi di installazione sono raccomandazioni. Impianti di sicurezza, attrezzature e accessori devono essere

installati in conformità con gli standard e le linee guida locali. La pianificazione professionale non viene sostituita

da questi esempi di installazione, sono degli esempi.

2-5+7

Percorso flusso A = per evitare il surriscaldamento, manicotto di regolazione 6310

Percorso del flusso B = per coprire le perdite di calore, JRGUTHERM 6320

5

Distribuzione termica proporzionale delle portate. Controllo delle portate per i percorsi di flusso A e B con

JRGUMAT. Dimensioni del miscelatore di ricircolo in funzione delle perdite.

6+7

Per poter garantire la disinfezione termica, bisogna risciacquare tutte le utenze. Per la disinfezione termica deve

essere disponibile sufficiente acqua calda. Attenzione: durante la disinfezione termica non è garantita una

protezione anti-scottature. La disinfezione termica è possibile solo con il regolatore di circolazione JRGUTHERM 2T

o il Master di Hycleen Automation con LegioTherm 2T!
