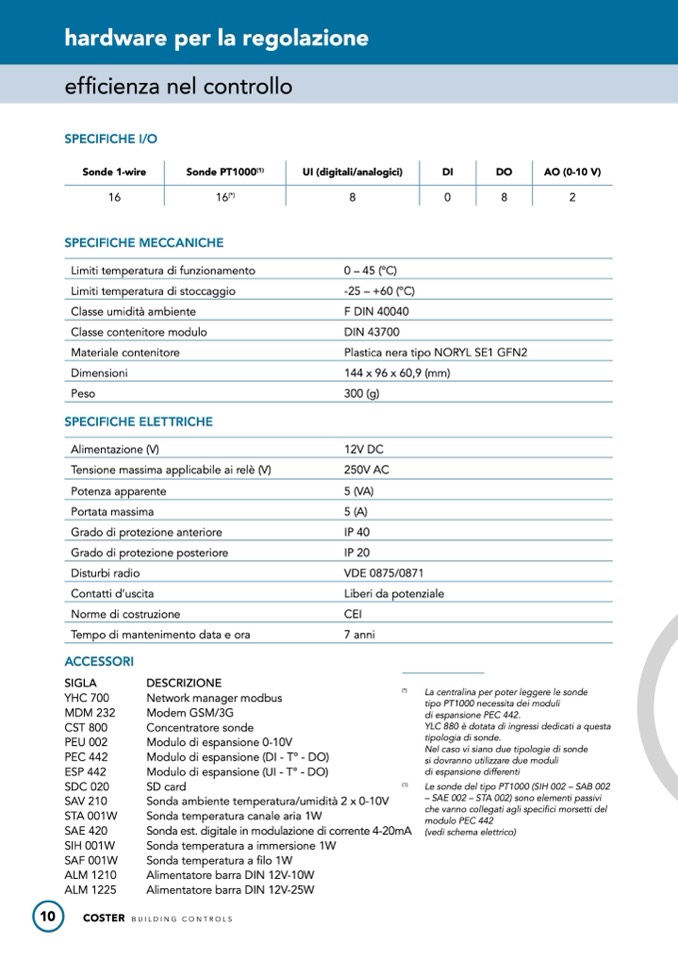

hardware per la regolazione

efficienza nel controllo

SPECIFICHE I/O

Sonde 1-wire

Sonde PT1000

(1)

UI (digitali/analogici)

DI

DO

AO (0-10 V)

16

16

(*)

8

0

8

2

SPECIFICHE MECCANICHE

Limiti temperatura di funzionamento

0 – 45 (°C)

Limiti temperatura di stoccaggio

-25 – +60 (°C)

Classe umidità ambiente

F DIN 40040

Classe contenitore modulo

DIN 43700

Materiale contenitore

Plastica nera tipo NORYL SE1 GFN2

Dimensioni

144 x 96 x 60,9 (mm)

Peso

300 (g)

SPECIFICHE ELETTRICHE

Alimentazione (V)

12V DC

Tensione massima applicabile ai relè (V)

250V AC

Potenza apparente

5 (VA)

Portata massima

5 (A)

Grado di protezione anteriore

IP 40

Grado di protezione posteriore

IP 20

Disturbi radio

VDE 0875/0871

Contatti d’uscita

Liberi da potenziale

Norme di costruzione

CEI

Tempo di mantenimento data e ora

7 anni

ACCESSORI

SIGLA

YHC 700

MDM 232

CST 800

PEU 002

PEC 442

ESP 442

SDC 020

SAV 210

STA 001W

SAE 420

SIH 001W

SAF 001W

ALM 1210

ALM 1225

DESCRIZIONE

Network manager modbus

Modem GSM/3G

Concentratore sonde

Modulo di espansione 0-10V

Modulo di espansione (DI - T° - DO)

Modulo di espansione (UI - T° - DO)

SD card

(*)

(1)

La centralina per poter leggere le sonde

tipo PT1000 necessita dei moduli

di espansione PEC 442.

YLC 880 è dotata di ingressi dedicati a questa

tipologia di sonde.

Nel caso vi siano due tipologie di sonde

si dovranno utilizzare due moduli

di espansione differenti

Le sonde del tipo PT1000 (SIH 002 – SAB 002

– SAE 002 – STA 002) sono elementi passivi

che vanno collegati agli specifici morsetti del

modulo PEC 442

(vedi schema elettrico)

Sonda ambiente temperatura/umidità 2 x 0-10V

Sonda temperatura canale aria 1W

Sonda est. digitale in modulazione di corrente 4-20mA

Sonda temperatura a immersione 1W

Sonda temperatura a filo 1W

Alimentatore barra DIN 12V-10W

Alimentatore barra DIN 12V-25W
