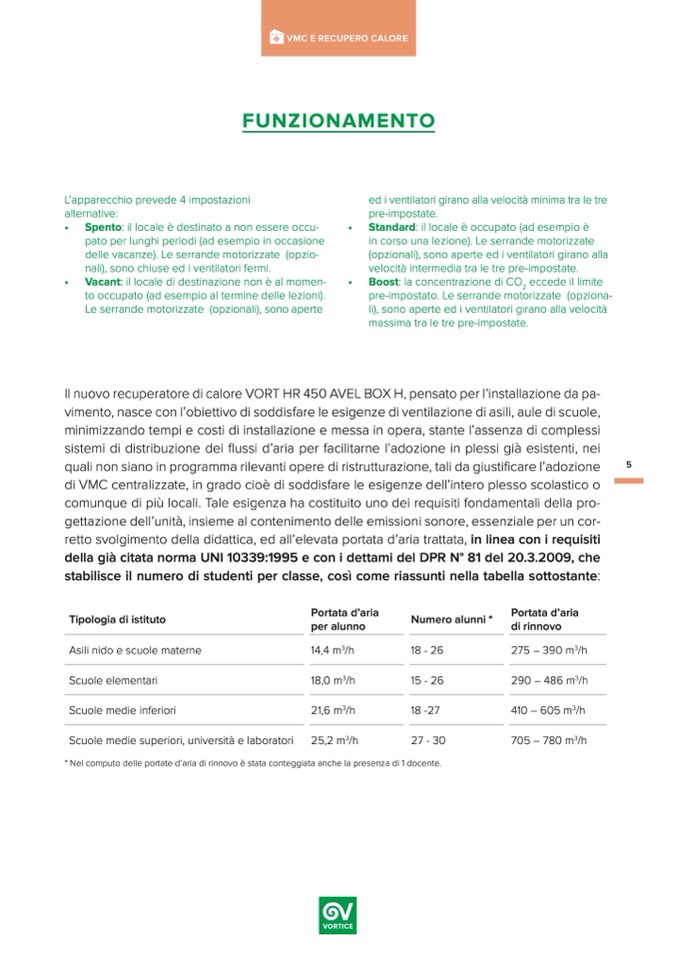

L’apparecchio prevede 4 impostazioni

alternative:

• Spento: il locale è destinato a non essere occu-

pato per lunghi periodi (ad esempio in occasione

delle vacanze). Le serrande motorizzate (opzio-

nali), sono chiuse ed i ventilatori fermi.

• Vacant: il locale di destinazione non

è al momen-

to occupato (ad esempio al termine delle lezioni).

Le serrande motorizzate (opzionali), sono aperte

ed i ventilatori girano alla velocità minima tra le tre

pre-impostate.

• Standard: il locale è occupato (ad esempio è

in corso una lezione). Le serrande motorizzate

(opzionali), sono aperte ed i ventilatori girano alla

velocità intermedia tra le tre pre-impostate.

• Boost: la concentrazione di CO

2

eccede il limite

pre-impostato. Le serrande motorizzate (opziona-

li), sono aperte ed i ventilatori girano alla velocità

massima tra le tre pre-impostate.

FUNZIONAMENTO

Il nuovo recuperatore di calore VORT HR 450 AVEL BOX H, pensato per l’installazione da pa-

vimento, nasce con l’obiettivo di soddisfare le esigenze di ventilazione di asili, aule di scuole,

minimizzando tempi e costi di installazione e messa in opera, stante l’assenza di complessi

sistemi di distribuzione dei

flussi d’aria per facilitarne l’adozione in plessi già esistenti, nei

quali non siano in programma rilevanti opere di ristrutturazione, tali da giustificare l’adozione

di VMC centralizzate, in grado cioè di soddisfare le esigenze dell’intero plesso scolastico o

comunque di più locali. Tale esigenza ha costituito uno dei requisiti fondamentali della pro-

gettazione dell’unità, insieme al contenimento delle emissioni sonore, essenziale per un cor-

retto svolgimento della didattica, ed all’elevata portata d’aria trattata, in linea con i requisiti

della già citata norma UNI 10339:1995 e con i dettami del DPR N° 81 del 20.3.2009, che

stabilisce il numero di studenti per classe, così come riassunti nella tabella sottostante:

5

Tipologia di istituto

Portata d’aria

per alunno

Numero alunni *

Portata d’aria

di rinnovo

Asili nido e scuole materne

14,4 m

3

/h

18 - 26

275 – 390 m

3

/h

Scuole elementari

18,0 m

3

/h

15 - 26

290 – 486 m

3

/h

Scuole medie inferiori

21,6 m

3

/h

18 -27

410 – 605 m

3

/h

Scuole medie superiori, università e laboratori

25,2 m

3

/h

27 - 30

705 – 780 m

3

/h

* Nel computo delle portate d’aria di rinnovo è stata conteggiata anche la presenza di 1 docente.
