Velaria / Soho / Stripe / Sail / Daimon

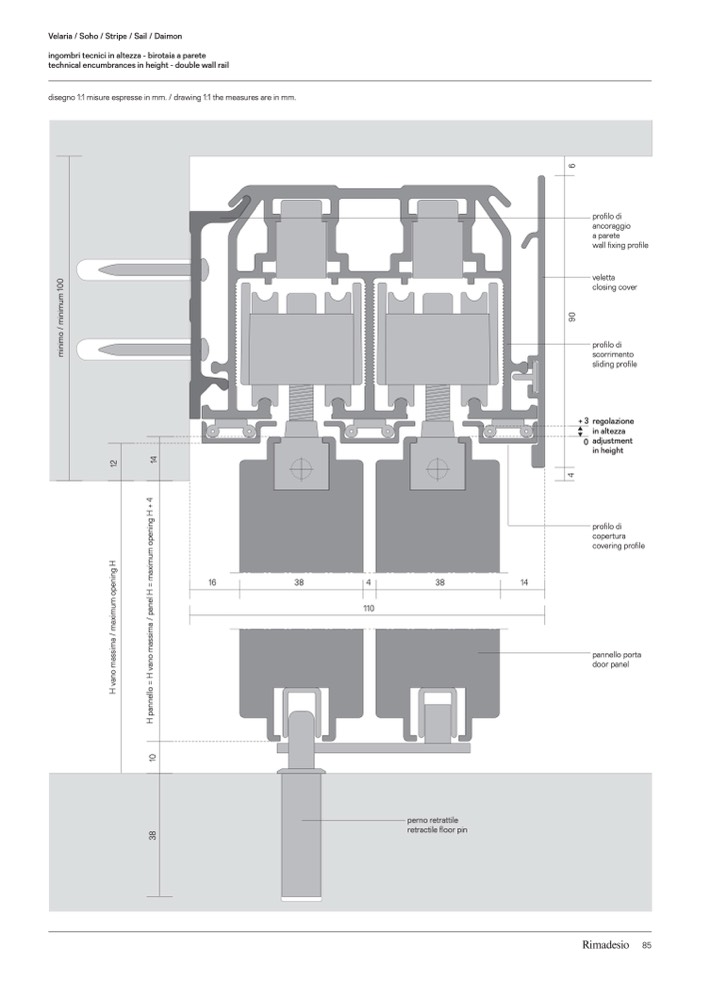

ingombri tecnici in altezza - birotaia a parete
technical encumbrances in height - double wall rail
disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.
16
14
profilo di
ancoraggio
a parete
wall fixing profile
veletta
closing cover
profilo di
scorrimento
sliding profile
+ 3 regolazione
in altezza
0 adjustment
in height
profilo di
copertura
covering profile
pannello porta
door panel
38
4
38
110
perno retrattile
retractile floor pin
85
