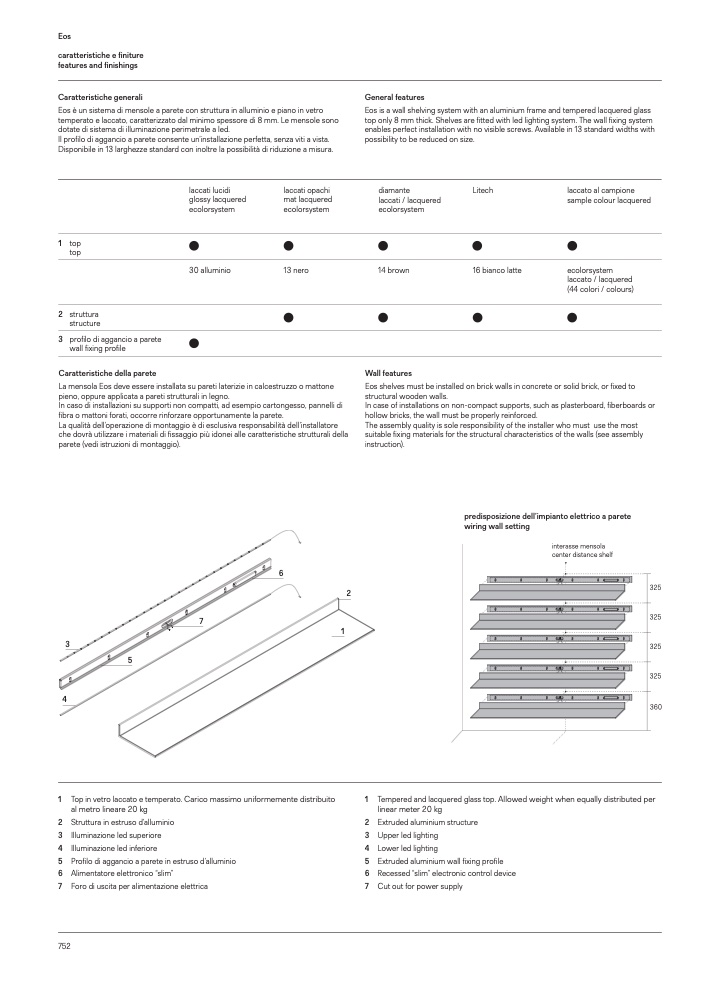

Eos
caratteristiche e finiture
features and finishings
Caratteristiche generali
Eos è un sistema di mensole a parete con struttura in alluminio e piano in vetro
temperato e laccato, caratterizzato dal minimo spessore di 8 mm. Le mensole sono
dotate di sistema di illuminazione perimetrale a led.
Il profilo di aggancio a parete consente un’installazione perfetta, senza viti a vista.
Disponibile in 13 larghezze standard con inoltre la possibilit
à di riduzione a misura.
General features
Eos is a wall shelving system with an aluminium frame and tempered lacquered glass
top only 8 mm thick. Shelves are fitted with led lighting system. The wall fixing system
enables perfect installation with no visible screws. Available in 13 standard widths with
possibility to be reduced on size.
1 top
top
2 struttura
structure
3 profilo di aggancio a parete
wall fixing profile
Caratteristiche della parete
laccati lucidi
glossy lacquered
ecolorsystem
30 alluminio
laccati opachi
mat lacquered
ecolorsystem
13 nero
diamante
laccati / lacquered
ecolorsystem
14 brown
Wall features
Litech
16 bianco latte
laccato al campione
sample colour lacquered
ecolorsystem
laccato / lacquered
(44 colori / colours)
La mensola Eos deve essere installata su pareti laterizie in calcestruzzo o mattone
pieno, oppure applicata a pareti strutturali in legno.
In caso di installazioni su supporti non compatti, ad esempio cartongesso, pannelli di
fibra o mattoni forati, occorre rinforzare opportunamente la parete.
La qualità dell’operazione di montaggio è di esclusiva responsabilità dell’installatore
che dovrà utilizzare i materiali di fissaggio più idonei alle caratteristiche strutturali della
parete (vedi istruzioni di montaggio).
Eos shelves must be installed on brick walls in concrete or solid brick, or fixed to
structural wooden walls.
In case of installations on non-compact supports, such as plasterboard, fiberboards or
hollow bricks, the wall must be properly reinforced.
The assembly quality is sole responsibility of the installer who must use the most
suitable fixing materials for the structural characteristics of the walls (see assembly
instruction).
3
4
5
1 Top in vetro laccato e temperato. Carico massimo uniformemente distribuito
al metro lineare 20 kg
2 Struttura in estruso d’alluminio
3 Illuminazione led superiore
4 Illuminazione led inferiore
5 Profilo di aggancio a parete in estruso d’alluminio
6 Alimentatore elettronico “slim”
7 Foro di uscita per alimentazione elettrica
1 Tempered and lacquered glass top. Allowed weight when equally distributed per
linear meter 20 kg
2 Extruded aluminium structure
3 Upper led lighting
4 Lower led lighting
5 Extruded aluminium wall fixing profile
6 Recessed “slim” electronic control device
7 Cut out for power supply
752
7
2
1
325
325
325
325
360
6
predisposizione dell’impianto elettrico a parete
wiring wall setting
interasse mensola
center distance shelf
