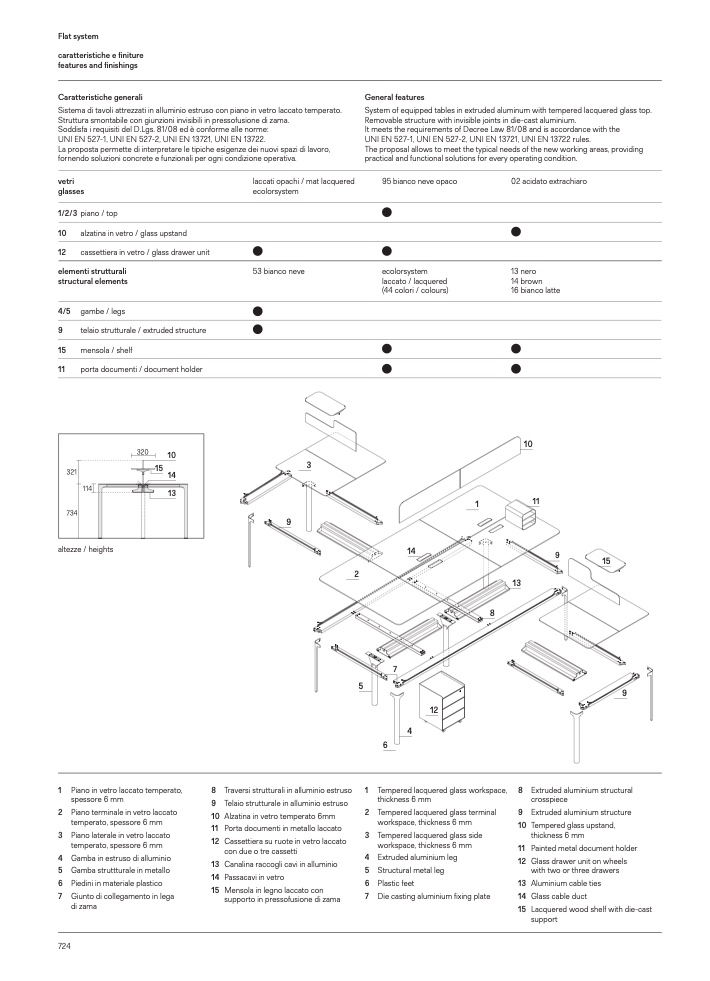

Flat system
caratteristiche e finiture
features and finishings
Caratteristiche generali
Sistema di tavoli attrezzati in alluminio estruso con piano in vetro laccato temperato.
Struttura smontabile con giunzioni invisibili in pressofusione di zama.
Soddisfa i requisiti del D.Lgs. 81/08 ed è conforme alle norme:
UNI EN 527-1, UNI EN 527-2, UNI EN 13721, UNI EN 13722.
La proposta permette di interpretare le tipiche esigenze dei nuovi spazi di lavoro,
fornendo soluzioni concrete e funzionali per ogni condizione operativa.
General features
System of equipped tables in extruded aluminum with tempered lacquered glass top.
Removable structure with invisible joints in die-cast aluminium.
It meets the requirements of Decree Law 81/08 and is accordance with the
UNI EN 527-1, UNI EN 527-2, UNI EN 13721, UNI EN 13722 rules.
The proposal allows to meet the typical needs of the new working areas, providing
practical and functional solutions for every operating condition.
vetri
glasses
1/2/3 piano / top
10
alzatina in vetro / glass upstand
12
cassettiera in vetro / glass drawer unit
elementi strutturali
structural elements
4/5 gambe / legs
laccati opachi / mat lacquered
ecolorsystem
95 bianco neve opaco
ecolorsystem
laccato / lacquered
(44 colori / colours)
02 acidato extrachiaro
13 nero
14 brown
16 bianco latte
9
15
11
telaio strutturale / extruded structure
mensola / shelf
porta documenti / document holder
321
114
734
3
altezze / heights
14
320
15
14
13
10
11
9
13
1 Piano in vetro laccato temperato,
8
spessore 6 mm
9
2 Piano terminale in vetro laccato
10
Traversi strutturali in alluminio estruso
Telaio strutturale in alluminio estruso
Alzatina in vetro temperato 6mm
1 Tempered lacquered glass workspace,
thickness 6 mm
2 Tempered lacquered glass terminal
workspace, thickness 6 mm
3 Tempered lacquered glass side
workspace, thickness 6 mm
4 Extruded aluminium leg
5 Structural metal leg
6 Plastic feet
7 Die casting aluminium fixing plate
8 Extruded aluminium structural
crosspiece
9 Extruded aluminium structure
10 Tempered glass upstand,
thickness 6 mm
11 Painted metal document holder
12 Glassdrawerunitonwheels
with two or three drawers
13 Aluminium cable ties
14 Glass cable duct
15 Lacqueredwoodshelfwithdie-cast
support
temperato, spessore 6 mm
3 Piano laterale in vetro laccato
11 Porta documenti in metallo laccato
temperato, spessore 6 mm
12
Cassettiera su ruote in vetro laccato
con due o tre cassetti
4 Gamba in estruso di alluminio
5 Gamba struttturale in metallo
6 Piedini in materiale plastico
7 Giunto di collegamento in lega
di zama
13 Canalinaraccoglicaviinalluminio
14 Passacaviinvetro
15 Mensola in legno laccato con
supporto in pressofusione di zama
724
10
53 bianco neve
9
1
8
2
15
9
7
5
4
6
12
