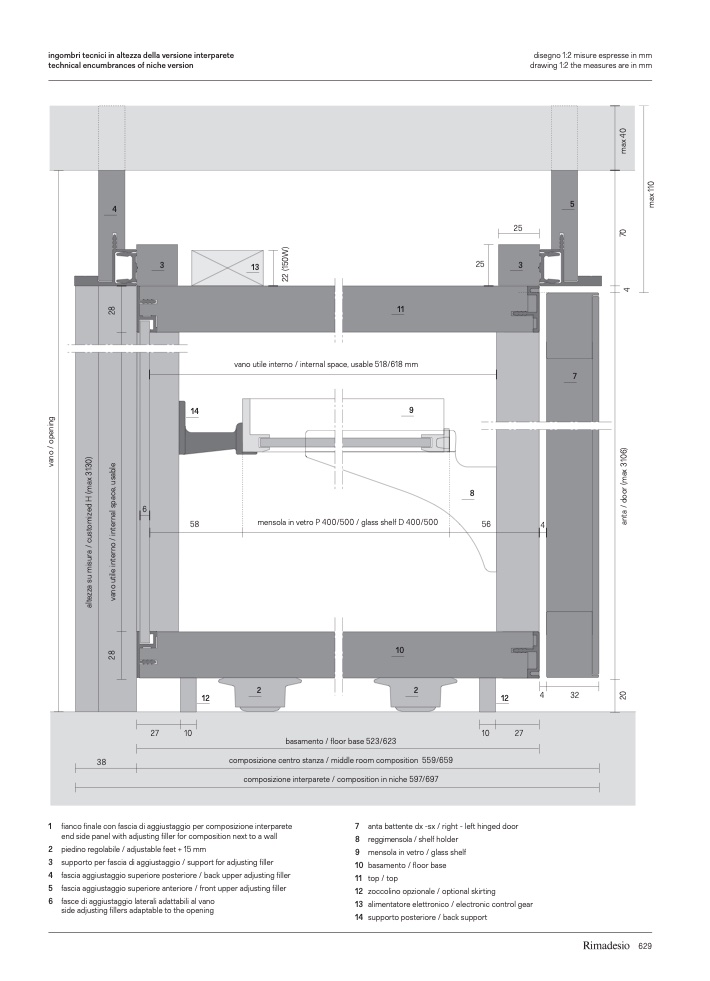

ingombri tecnici in altezza della versione interparete
technical encumbrances of niche version
disegno 1:2 misure espresse in mm
drawing 1:2 the measures are in mm
4
9
5
25
3
13
11
25
3
vano utile interno / internal space, usable 518/618 mm
7
14
58
mensola in vetro P 400/500 / glass shelf D 400/500
8
6
56
4
10
12
2
2
12
4
32
27
10
basamento / floor base 523/623
composizione centro stanza / middle room composition 559/659
composizione interparete / composition in niche 597/697
10
27
38
1 fianco finale con fascia di aggiustaggio per composizione interparete
end side panel with adjusting filler for composition next to a wall
2 piedino regolabile / adjustable feet + 15 mm
3 supporto per fascia di aggiustaggio / support for adjusting filler
4 fascia aggiustaggio superiore posteriore / back upper adjusting filler
5 fascia aggiustaggio superiore anteriore / front upper adjusting filler
6 fasce di aggiustaggio laterali adattabili al vano
side adjusting fillers adaptable to the opening
7 anta battente dx -sx / right - left hinged door
8 reggimensola / shelf holder
9 mensola in vetro / glass shelf
10 basamento/floorbase
11 top / top
12 zoccolinoopzionale/optionalskirting
13 alimentatoreelettronico/electroniccontrolgear
14 supportoposteriore/backsupport
